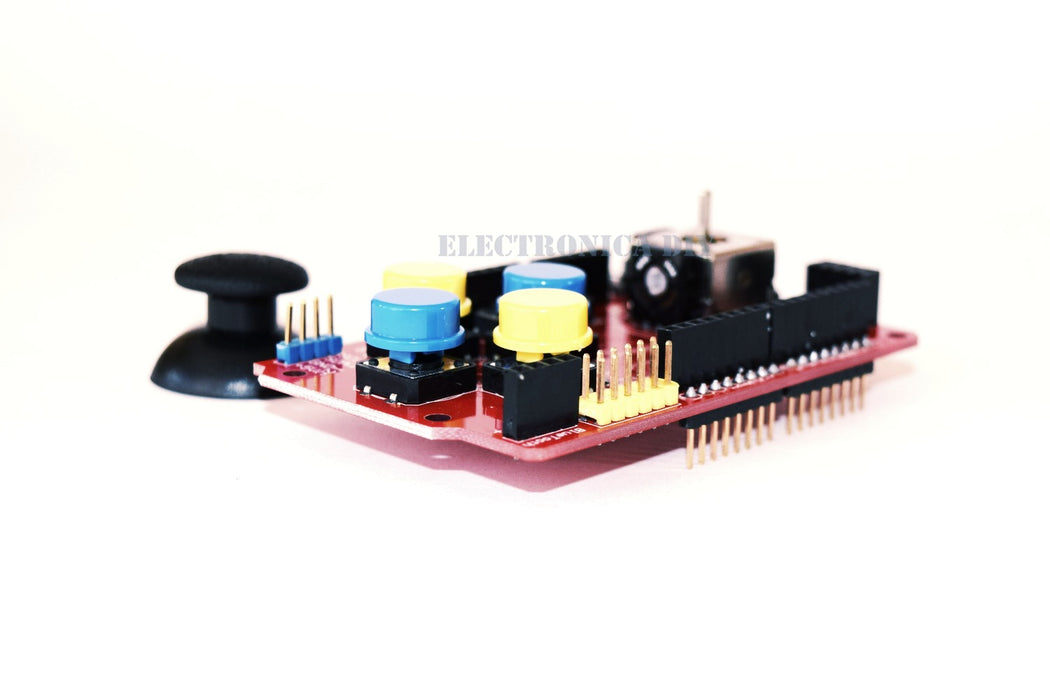

Shield Gamepad 1.A

Este shield te permitirá convertir un Arduino en un control útil para gaming, drones, carros inteligentes, o cualquier proyecto que imagines. Este módulo te permitirá conectar los siguientes módulos: Bluetooth (HC-06), Radiofreciencia (NRF24L01), Display (Nokia 5110). Si conectas el módulo NRF24L01 puedes tener un alcance de hasta 80 metros de distancia.

Posee un Joystick de 2 ejes, en el que el eje X está conectado al pin A0, el eje Y al pin A1 y el botón al pin D8. Tiene 4 botones: A, B, C y D conectados a D2, D3, D4 y D5 respectivamente. Dos botones pequeños E y F conectados a D6 y D7 respectivamente. Un Conector para Bluetooth, compatible con el HC-05 o HC06. Un Conector I2C para conectar dispositivos con comunicación I2C. Un conector RF para el NRF24L01. Conector para un pantalla Nokia5110. Conector con acceso a todas las salidas del joystick y botones. Y un switch para escoger el voltaje de operación entre 3.3V y 5V.

Características generales:

• 1 Joystick: X:A0, Y:A1 , K:D8
• 4 botones grandes: A:D2, B:D3, C:D4, D:D5
• 2 botones pequeños: E:D6, F:D7
• 1 Conector para Bluetooth: RX0,TX0 , GND y 3.3V
• 1 Conector I2C : Pines SCL y SDA
• 1 Conector Para NRF24L01: pines SPI y CS:D10 y CE:D9

Compatibilidad: Arduino UNO, Mega,
