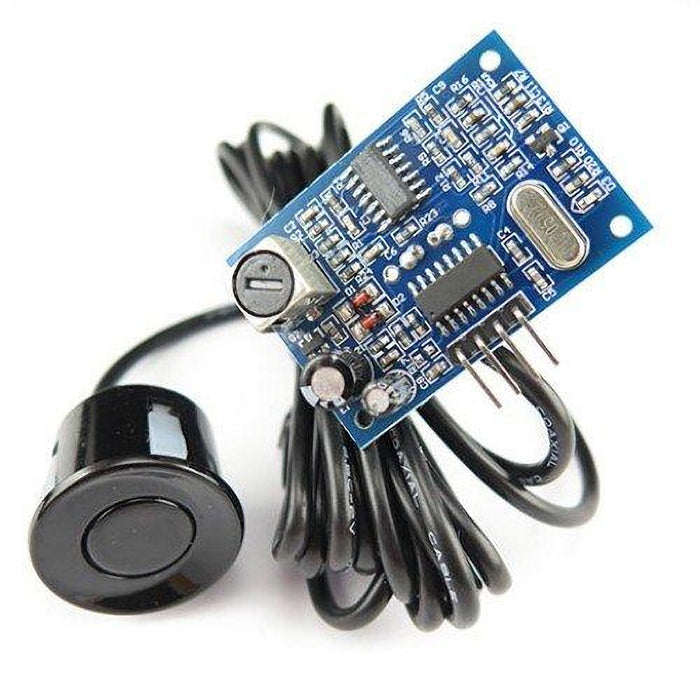

Sensor ultrasónico JSN-SR04T

Q99.00
SKU D46

 El sensor ultrasónico JSN-SR04T permite medir distancia. Este utiliza ultrasonido (sonar) para determinar la distancia de un objeto en un rango de 25 a 450 cm. Este sensor es especialmente utilizado por su resistencia al agua.

El sensor trabaja con ultrasonido y contiene toda la electrónica encargada de hacer la medición. El funcionamiento del sensor es el siguiente: se emite un pulso de sonido (TRIG), se mide la anchura del pulso de retorno (ECHO), se calcula la distancia a partir de las diferencias de tiempos entre el Trig y Echo. El funcionamiento no se ve afectado por la luz solar o material negro (aunque los materiales blandos acusticamente como tela o lana pueden ser difícil de detectar).

Perfecto para aplicaciones donde el sensor estará expuesto a la intemperie.



Características generales:

  • Modelo: JSN-SR04(FZ1655)
  • Voltaje de alimentación: 5V DC
  • Corriente de trabajo: 30mA
  • Rango de detección: 25cm - 450cm
  • Precisión: +-0.3mm
  • Frecuencia de emisión acústica: 40KHz
  • Duración mínima del pulso de disparo (nivel TTL): 10 μS.
  • Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS.
  • Ángulo de detección: menor a 50º
  • A prueba de agua (parte delantera)
  • Diámetro: 22mm
  • Longitud: 17mm
  • Temperatura de trabajo: -10ºC hasta 70ºC

    Conexión (pinout):
  • VCC (+5V DC)
  • TRIG (Disparo del ultrasonido)
  • ECHO (Recepción del ultrasonido)
  • GND (0V)


  •
