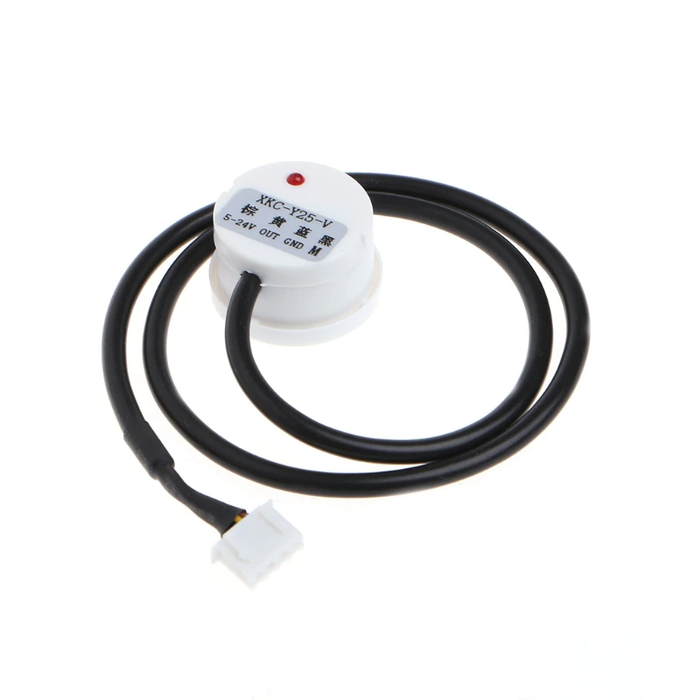

Sensor sin contacto de nivel de líquido XKC-Y25-V
Este es un sensor de proximidad "no invasivo" que permite detectar líquidos, es de tipo capacitivo, No necesita estar en contacto con el líquido ya que mide su presencia desde afuera del envase, esto es útil cuando no se puede interferir con la sustancia por seguridad o para mantener la integridad del envase. Funciones: permíte conocer si el nivel de un recipiente llegó al mínimo o máximo del líquido deseado (según la posición en que se coloque). También es utilizado en cañerías para detectar obstrucción, ya que permíte conocer las áreas en donde hay líquido y en donde no lo hay.
Se puede ajustar la sensibilidad retirando la tapa trasera y ajustando el potenciómetro con un destornillador, girar en sentido horario para disminuir la sensibilidad y en sentido antihorario para aumentar la sensibilidad.
El contenedor del líquido no debe ser de material metálico para no bloquear el campo eléctrico detectable, lo recomendable es utilizar envases de plástico o vidrio. Para pegar el sensor al envase se puede usar pegamento.
Especificaciones técnicas:
- Voltaje de operación: 5-24VDC
- Consumo de corriente: 5mA
- Voltaje de salida: 0 - Vcc
- Corriente de salida: 1-50mA
- Tiempo de respuesta: 500ms
- Temperatura de funcionamiento: 0 - 100ºC
- Rango de sensado: 0 - 15mm
- Humedad de funcionamiento: 5% - 100%
- Material externo: Plástico ABS
- Dimensiones: D28 x L16.9mm
- Protección: IP67
- Conexiones:
- Marrón: Positivo (5-24VDC)
- Amarillo: Out (salida de señal)
- Negro: Sentido de salida. Conectar a Vcc o deje sin conectar para salida "Vcc" cuando detecte líquido, conectar a Tierra ó 0V para salida "Gnd" cuando detecte liquido.
- Azul: GND (Tierra, 0V)
