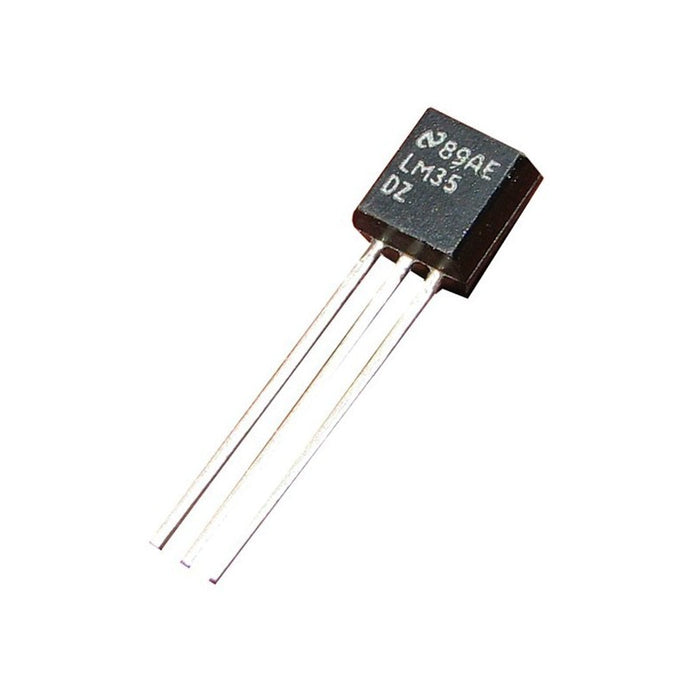

Sensor de temperatura LM35
El LM35 es un sensor de temperatura analógico ampliamente utilizado en aplicaciones electrónicas debido a su precisión y facilidad de uso. Su principio de funcionamiento se basa en la generación de una tensión de salida linealmente proporcional a la temperatura en grados Celsius, con una sensibilidad de 10 mV por cada grado Celsius.
Este sensor es versátil y se emplea en diversas aplicaciones, como la monitorización de la temperatura ambiental en sistemas de climatización, la supervisión térmica en equipos electrónicos para prevenir sobrecalentamientos, y en proyectos de automatización del hogar donde es necesario controlar la temperatura de diferentes espacios.
Una de las ventajas del LM35 es su compatibilidad con plataformas de desarrollo como Arduino. Para utilizarlo con Arduino, se conecta el pin de salida del sensor a una entrada analógica de la placa, y mediante programación se lee el valor analógico, que luego se convierte en una medida de temperatura. Este proceso permite integrar fácilmente el LM35 en proyectos de Arduino para tareas como la creación de termómetros digitales, sistemas de control de temperatura o estaciones meteorológicas caseras.
Características generales:
-
Tipo: Sensor de temperatura
-
Modelo: LM35DZ
-
Voltaje de operación: 4 VDC - 30 VDC
-
Corriente de operación: 60 μA
-
Rango de medición de temperatura: 0 °C - 100 °C (32 °F - 212 °F)
-
Precisión de medición: ±0.5 °C
-
Escala lineal: 10 mV / °C
Pines:
-
+VS: Conexión a la alimentación de 4 a 30 VDC
-
VOUT: Salida analógica
-
GND: Conexión a tierra de la placa (GND)
Ejemplo de prueba:
Conecta el sensor de temperatura LM35 con la placa Arduino UNO como se muestra en la siguiente figura:
Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:
Por último, abre el monitor serial de Arduino IDE y observa las mediciones de temperatura.
