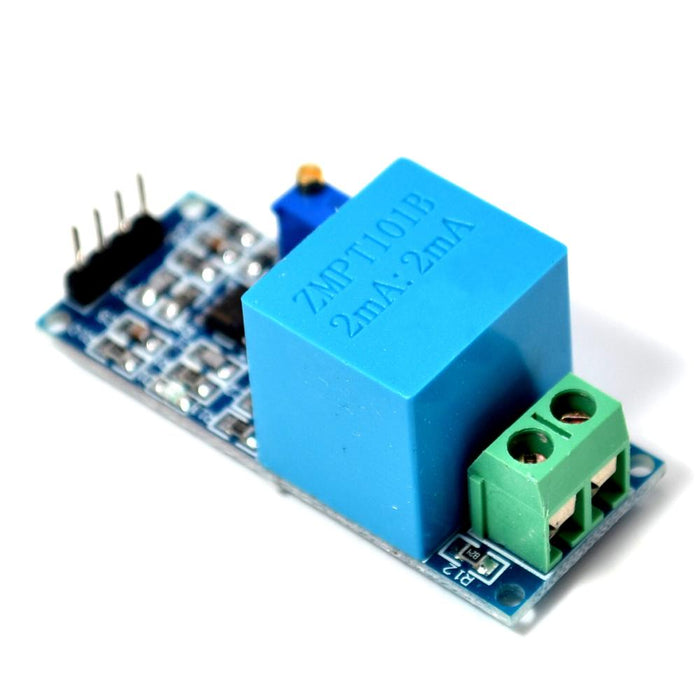

Sensor de voltaje AC ZMPT101B

Oferta
Precio normal Q41.00
Precio actual Q35.00
SKU D35





Características generales:

  • Voltaje de alimentación: 3.3V - 5VDC
  • Voltaje alterno de entrada: 250VAC máx.
  • Voltaje alterno de salida: Onda senoidal 5VAC máx.
  • Señal de salida: analógica senoidal
  • Dimensiones: 5 cm x 2 cm x 2.4 cm
  • Propiedades del transformador:
    • Corriente nominal de entrada y salida: 2mA
    • Ratio entrada-salida 1000:1000
    • Diferencia de fase: <30º (a 50ohm)
    • Rango lineal: 0-3mA (a 50ohm)
    • Linealidad: 1%
    • Precisión: 0.2%
    • Aislamiento eléctrico entrada: hasta 3000V

Usos:

  • Medición de voltaje AC de baja tensión como 220VAC
  • Monitoreo remoto y protección de equipos AC
  • Retroalimentación para sistemas de control de voltaje AC

Esquemático:

Esquemático AC - ZMPT101B

Hoja de datos

Guía de uso del fabricante
