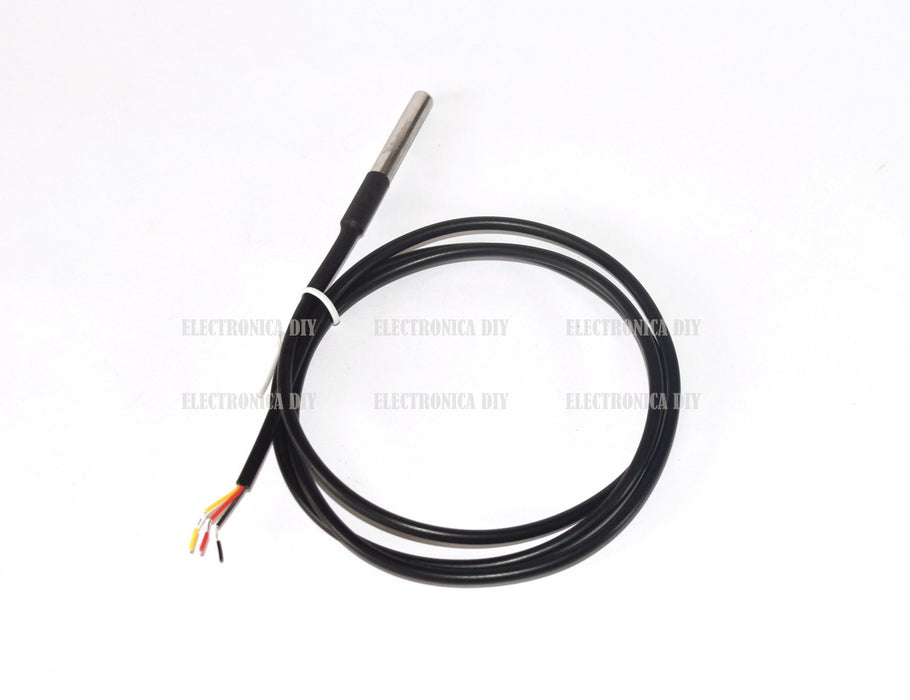

Sensor de Temperatura tipo sonda DS18B20

Q30.00
SKU D2



La sonda térmica digital impermeable con sensor DS18B20 es una herramienta precisa y confiable diseñada para medir temperaturas en una variedad de condiciones, desde entornos húmedos hasta aplicaciones a distancia. Este sensor utiliza el protocolo 1-Wire, permitiendo la comunicación digital mediante un solo pin. Su núcleo está equipado con un convertidor analógico-digital (ADC) que transforma las mediciones de temperatura en datos digitales, configurables entre 9 y 12 bits, sin necesidad de componentes externos adicionales. Además, cada sensor tiene un identificador único de 64 bits, lo que hace posible conectar conectar múltiples sensores al mismo pin, lo que simplifica la instalación en sistemas complejos


Este sensor es particularmente valioso en aplicaciones donde la precisión y la durabilidad son esenciales. Puede implementarse en con Arduino, proyectos de IoT y domótica, donde es común monitorear temperaturas en tiempo real. Además, su uso se extiende a tareas como la medición de temperatura en líquidos, sistemas de detección ambiental, estaciones meteorológicas, y procesos industriales donde la resistencia al agua es un requisito fundamental.


El pin de datos requiere una resistencia de 4.7k en la configuración pull up para operar.


Características generales:


  • Tipo: Sensor de temperatura tipo sonda

  • Modelo: DS18B20

  • Voltaje de operación: 3.3 VDC - 5 VDC

  • Rango de medición de temperatura: -55 °C - +125 °C (-67 °F - +257 °F)

  • Precisión de medición:  ±0.5 °C (de -10 °C hasta +85 °C)

  • Resolución seleccionable: 9 a 12 bits

  • Tiempo de consulta: inferior a 750 ms

  • Longitud del cable: 1 m

  • Diámetro de la sonda: 6 mm

  • Longitud de la sonda: 50 mm

  • Sistema de alarma de límite de temperatura.

  • Cada sensor tiene un código de serie único de 64 bits almacenado en una ROM integrada

  • Cubierta de acero inoxidable de alta calidad, previene la humedad y la oxidación

  • Hoja de datos del DS18B20 (en inglés)


Cables:


  • Rojo (VCC): Conexión a la alimentación de 3.3 a 5 VDC

  • Amarillo o blanco (Datos): Transferencia de datos bidireccional

  • Negro (GND): Conexión a tierra de la placa (GND)


Ejemplo de prueba:


Conecta el sensor de temperatura con la placa Arduino UNO y conecta un resistor de 4.7k entre VCC y el pin 8, como se muestra en la siguiente figura:



Ahora, descarga las librerías OneWire y Dallas Temperature e instálalas en Arduino IDE. Si ya las tienes instaladas, puedes saltarte este paso.


Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba de DS18B20

Por último, abre el monitor serial de Arduino IDE y observa las mediciones de temperatura.



Librería One wire Arduino
