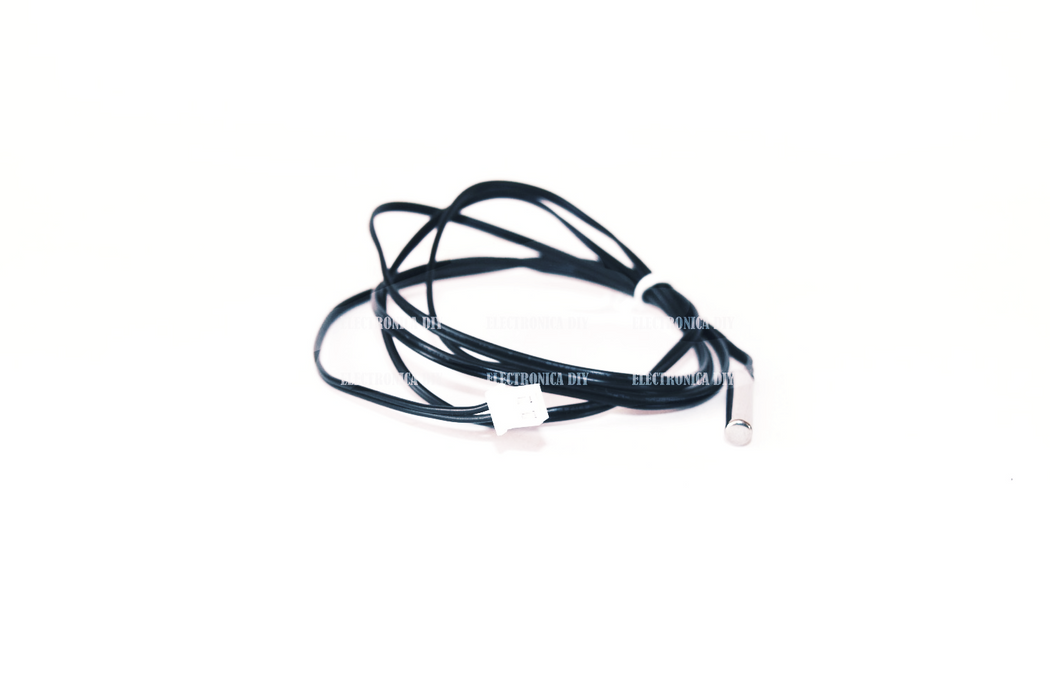

Sensor de Temperatura Termistor MF58 10k
El sensor de temperatura basado en el termistor MF58 es ampliamente utilizado en aplicaciones que requieren mediciones precisas y rápidas, como incubadoras, sistemas de acuario y peceras, sistemas de cultivo hidropónico, termostatos digitales, proyectos de domótica, etc.
El termistor del sensor es de tipo NTC (Coeficiente de Temperatura Negativo), una resistencia variable que responde inversamente a los cambios de temperatura: cuando la temperatura aumenta, su resistencia disminuye, y cuando la temperatura disminuye, su resistencia aumenta. Este principio permite medir la temperatura de manera indirecta al transformar los cambios en resistencia en una señal eléctrica (generalmente un voltaje) que es fácil de interpretar con microcontroladores como el de Arduino.
La conexión típica con Arduino se basa en un divisor de tensión: un circuito simple en el que el termistor se conecta en serie con una resistencia fija de 10 kOhm, entre una fuente de voltaje (VCC) y tierra (GND). El voltaje que se genera en el punto medio de este divisor de tensión varía de acuerdo con la resistencia del termistor, que a su vez depende de la temperatura. Este voltaje es leído por una entrada analógica del Arduino, que lo procesa para calcular la temperatura.
Características generales:
-
Tipo: Sensor de temperatura tipo sonda
-
Modelo: MF58 NTC 10k
-
Rango de medición de temperatura: -20 °C - +105 °C (-4 °F - +221 °F)
-
Precisión: ±1%
-
Resistencia a 25°C: 10 kOhm
-
Valor de Beta (25/50°C): 3950 K
-
Conector: XH 2.54
-
Cubierta de acero inoxidable de alta calidad, previene la humedad y la oxidación
Conexión:
El termistor es un resistor variable por temperatura (no tiene polaridad), por lo tanto, puede conectarse indiferentemente en cualquier sentido. Para fines de sujeción firme y cómoda, el diseño del conector del sensor tiene una guía que encaja en la muesca del conector de las placas.
Ejemplo de prueba:
Conecta el sensor de temperatura con la placa Arduino UNO y conecta un resistor de 10k entre GND y el pin A0, como se muestra en la siguiente figura:
Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:
Por último, abre el monitor serial de Arduino IDE y observa las mediciones de temperatura.
Con la ayuda de un microcontrolador y este sensor podrás realizar increíbles proyectos, te recomendamos:
Otros nombres:
Sensor de temperatura, termistor 10k, Sensor NTC, resistencia térmica, sensor de temperatura impermeable, sensor de temperatura para agua
