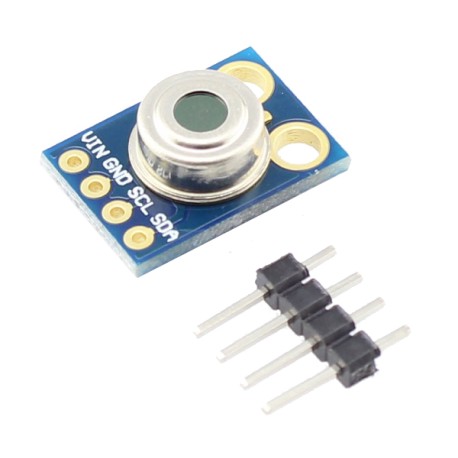

Sensor de Temperatura Infrarrojo GY-906

Oferta
Precio normal Q170.00
Precio actual Q130.00
SKU D202



El GY-906 es un sensor de temperatura infrarrojo sin contacto, permitiendo medir la temperatura de un objeto a distancia al detectar la radiación infrarroja que emite.  El sensor puede medir la temperatura de un objeto que se encuentre a una distancia de 2 a 5 cm del sensor. Su diseño compacto y facilidad de integración lo hacen ideal para diversas aplicaciones, como en el monitoreo de procesos industriales y sistemas de climatización.


El MLX90614ESF incorpora un detector de termopila que capta la radiación infrarroja emitida por los objetos y la convierte en una señal eléctrica analógica. Esta señal es amplificada por un amplificador de bajo ruido y luego procesada por un convertidor analógico-digital (ADC) de 17 bits, proporcionando una alta precisión y resolución en la medición. Posteriormente, la unidad de procesamiento digital de señales (DSP) compensa las variaciones de temperatura ambiente y calibra la señal para obtener una lectura precisa de la temperatura del objeto. El sensor utiliza el protocolo de comunicación I2C para transmitir los datos a un microcontrolador, como el de Arduino.


Características generales:


  • Tipo: Sensor de temperatura sin contacto

  • Modelo: GY-906 MLX90614ESF

  • Voltaje de operación: 3.3 VDC - 5 VDC

  • Corriente de operación: 2 mA

  • Rango de medición de temperatura: -70 °C - +380 °C (-94 °F - +716 °F)

  • Precisión: ±0.5 °C

  • Ángulo de visión: 90°

  • Temperatura de trabajo: -40 ºC - +170 ºC

  • Hoja de datos del MLX90614 (en inglés)


Pines:


  • VIN: Conexión a la alimentación de 3.3 a 5 VDC

  • GND: Conexión a tierra de la placa (GND)

  • SCL: Pin de señal de reloj (I2C)

  • SDA: Pin de datos (I2C)


Ejemplo de prueba:


Conecta el sensor de temperatura con la placa Arduino UNO como se muestra en la siguiente figura:



Ahora, descarga la librería Adafruit-MLX90614-Library e instálala en Arduino IDE. Si ya la tienes instalada, puedes saltarte este paso.


Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba de MLX90614

Por último, abre el monitor serial de Arduino IDE y observa las mediciones de temperatura.
