Sensor de nivel de flotador magnético

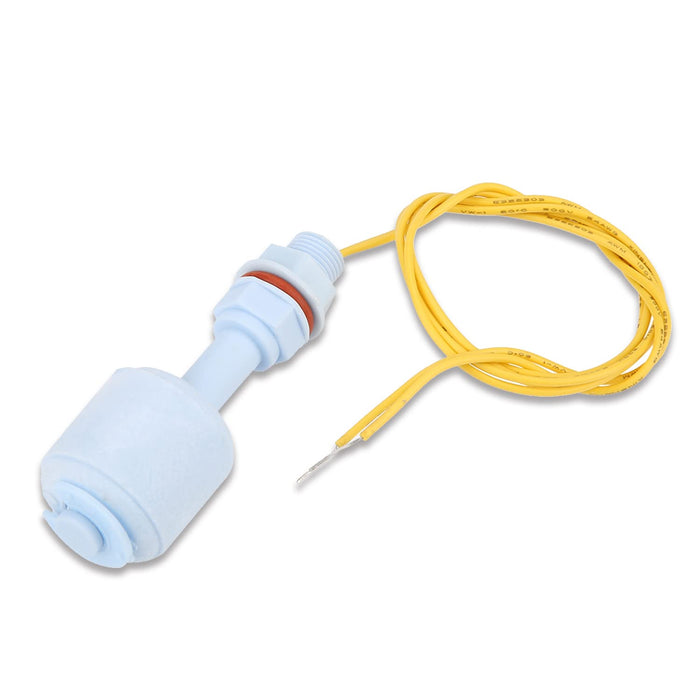

El sensor de nivel flotador magnético es un dispositivo confiable para la detección del nivel de líquidos en tanques. Este tipo de sensor funciona de manera eficiente en sistemas con líquidos como agua y fluidos no corrosivos.

Posee un flotador con material magnético que sube o baja de acuerdo con el nivel del líquido en el tanque. Dentro del eje guía del sensor se encuentra un reed switch (interruptor de láminas), el cual se abre o cierra según la posición del flotador. De esta manera, el sensor detecta la presencia o ausencia de líquido y envía una señal que puede utilizarse para controlar bombas, alarmas, válvulas, o notificar al sistema la condición del nivel del líquido.

La corriente que puede soportar el interruptor del sensor es baja, de 0.5 A, por lo tanto, para aplicaciones con alto voltaje, es recomendable utilizar un relé o contactor al conectar una carga. En la siguiente figura se representa la conexión del sensor de nivel con un socket de relé para ilustrar el caso anterior:

Este sensor es altamente compatible con sistemas basados en Arduino, debido a su funcionamiento simple de encendido/apagado (similar a un interruptor mecánico). Se conecta a una entrada digital de la placa Arduino, utilizando resistencias pull-up o pull-down para asegurar una lectura estable y confiable.

Características generales:

• Tipo: Sensor de nivel de líquido con flotador magnético

• Modelo: Interruptor basado en reed switch

• Voltaje máximo: 220 VDC/VAC

• Corriente máxima: 0.5 A

• Rango de temperatura: -10 °C a +85 ° C

• Material: Polipropileno

• Cable: 30 cm de longitud, 24 AWG PVC

• Switch: Normalmente abierto o cerrado (dependiendo de la dirección en la que se instale).

Ejemplo de prueba:

Conecta el sensor de nivel de líquido con la placa Arduino UNO como se muestra en la siguiente figura:

Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba sensor de nivel flotador

Por último, abre el monitor serial de Arduino IDE y desliza el flotador del sensor de nivel mientras observas el monitor serial o el LED de Arduino, para que compares los niveles “alto” y “bajo” del tanque simulado.
