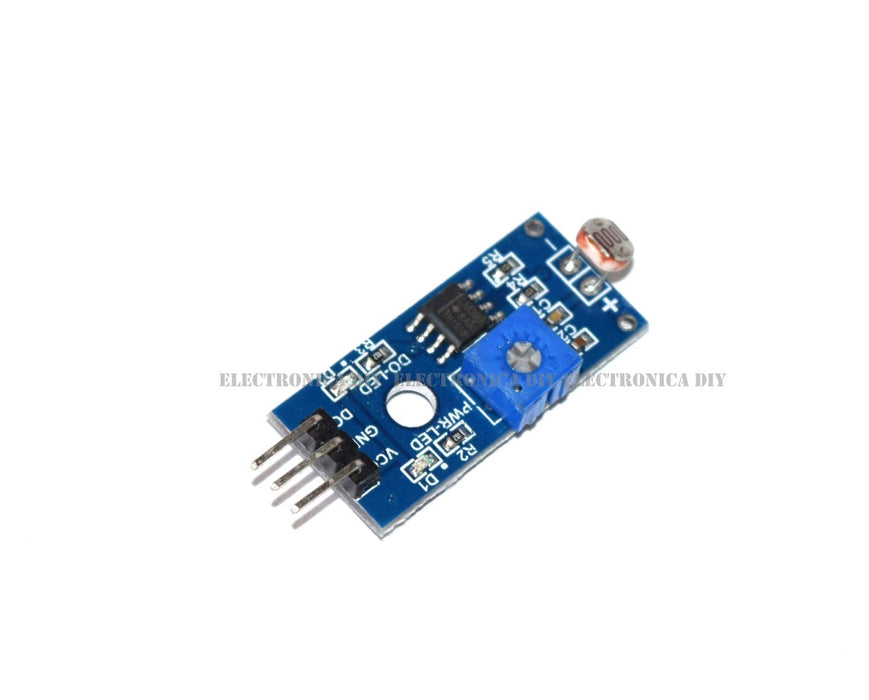

Sensor de Luz
Este sensor es útil para medir luz en el ambiente, para esto utiliza el comparador LM393.
Utiliza una fotorresistencia (LDR) cuya resistencia varía según la cantidad de luz recibida: disminuye con mayor luminosidad y aumenta en condiciones de oscuridad. Esta variación permite al módulo generar señales que reflejan los cambios en la iluminación ambiental.
Cuenta con un potenciómetro ajustable que permite establecer un umbral de sensibilidad. Al girarlo, se modifica el punto en el que la salida digital (DO) cambia de estado, facilitando la calibración del sensor para diferentes niveles de luz según las necesidades específicas de cada aplicación.
Este tipo de sensor es ampliamente utilizado en aplicaciones como sistemas de control de iluminación automática, seguidores solares, interruptores crepusculares, estaciones meteorológicas y dispositivos que requieren detección de luz ambiental.
Características generales:
-
Tipo: Sensor de luz (LDR)
-
Modelo: Basado en LM393
-
Voltaje de Operación: 3.3 VDC - 5 VDC
-
Incluye potenciómetro para ajuste de sensibilidad
Pines:
-
AO: Salida analógica
-
DO: Salida digital
-
GND: Conexión a tierra de la placa (GND)
-
VCC: Conexión a la alimentación de 3.3 a 5 VDC
Ejemplo de prueba:
Conecta el sensor de luz con la placa Arduino UNO como se muestra en la siguiente figura:
Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:
Por último, abre el monitor serial de Arduino IDE y observa los mensajes de detección de luz.
Sus usos pueden ir desde automatizar un alumbrado público hasta estaciones metereológicas.
