Sensor de Lluvia
Este sensor permite detectar gotas de lluvia, y es útil para monitorear condiciones climáticas. Convierte en números la señal de referencia de salida output AO. La salida analógica puede ser conectada al puerto AD de un microcontrolador para detectar la intensidad de la humedad y la precipitación.

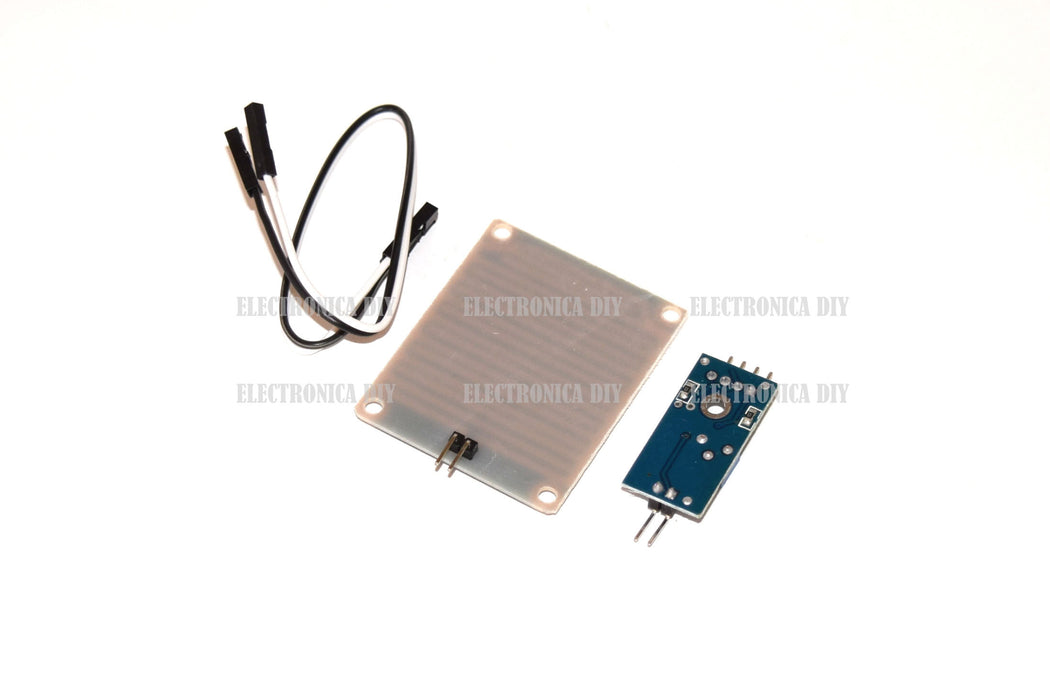

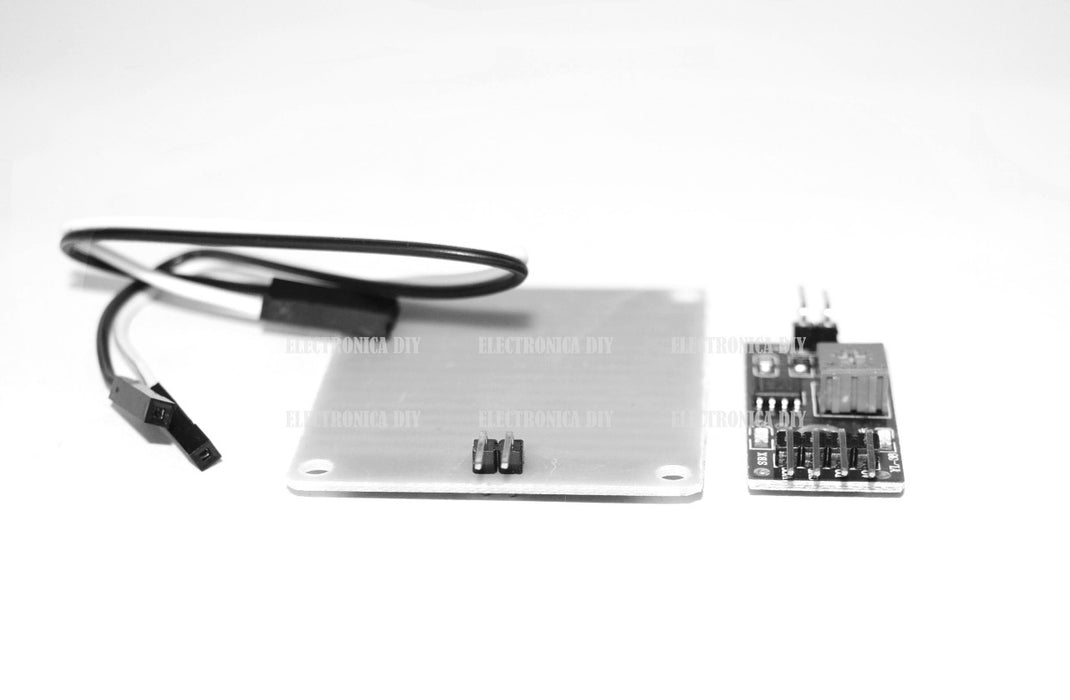

Este módulo consiste en una serie de pistas conductoras impresas sobre una placa de baquelita. La separación entre las pistas es muy pequeña. Lo que este módulo hace es crear un corto circuito cada vez que las pistas se mojan. El agua hace que se cree un camino de baja resistencia entre las pistas con polaridad positiva y las pistas conectadas al GND.
Posee un amplificador operacional, específicamente el circuito integrado LM393. Este es el encargado de amplificar el pequeño diferencial de voltaje que se general cuando una gota de agua cae sobre las pistas del módulo.
Características generales:
- Voltage de Alimentación: 3.3V - 5V
- Voltage de la señal de salida: 0~5V (Analógico)
- Salida digital de comparador: TTL
- Corriente: 15mA
- Tamaño: 50x40mm
- Superficie de electrodo: Estaño y nickel
