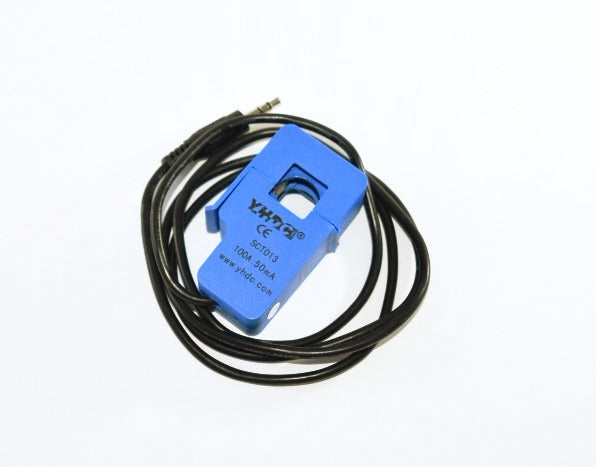

Sensor de corriente no invasivo SCT-013-000

Agotado
Q88.00
SKU D26

Este sensor permite medir corriente alterna de un equipo de hasta 100A sin necesidad de cortar o desempalmar el cable que vamos a medir, ya que para hacerlo, únicamente necesita “enganchar” (de forma no invasiva) el sensor al cable conductor del equipo a medir y este brindará una señal proporcional a la corriente que circula hacia el mismo. Esto hace práctico medir distintos equipos de forma rápida. El mismo viene con salida de plug de 3.5 mm, y puede usarse en conjunto con todo tipo de microcontrolador como PICs y Arduino.

Algunas aplicaciones:

  • Medir corriente AC
  • Útil para el diseño de mecanismo de monitoreo y protección del motores AC
  • Monitoreo de Equipos de iluminación

Caracaterísticas generales:

  • Corriente de entrada (inducción): 0-100A AC
  • Modo de salida: 0-50mA (corriente)
  • No linealidad: ±1%
  • Resistencia (RL): 62Ω
  • Turn Ratio: 1800:1
  • Grado de Resistencia: Grade B
  • Temperatura de operación: -25°C ~ ﹢70°C
  • Fuerza dieléctrica (entre la carcaza y la salida): 1000V AC/1min 5mA
  • Longitud del cable: 1m
  • Tamaño abierto: 13mm x 13mm

 Hoja de datos
