Relé doble con control remoto inalámbrico 433 Mhz para motor

Q135.00
SKU I67

 Utiliza este útil relé con radio control integrado para diversos proyectos como: encendido y apagado de motores a distancia (en el caso de portónes eléctricos); en el control de iluminación de ambientes sin fácil acceso a un switch, control remoto del sistema de control de acceso, modificación inalámbrica del timbre de intercomunicación, control inalámbrico del interruptor de equipos domésticos, entre otros.

Este relé ofrece como característica especial la inversión de polaridad de un motor según el accionamiento.



Especificaciones del transmisor:
  • Modelo Número: KT05-4
  • Frecuencia de funcionamiento: 433MHz
  • Batería de botón de encendido de 3V(Batería no incluida)
  • Material: PVC
  • Botones de accionamiento: 2
  • Tamaño: 59mm x 28mm x 8mm
  • Voltaje de funcionamiento: 3V
  • Corriente de funcionamiento: 12mA
  • Potencia de transmisión: 10mw
  • Modo de modulación: ASK (AM)
  • El tipo de codificación: aprendizaje
  • Distancia de transferencia: 20-50 m

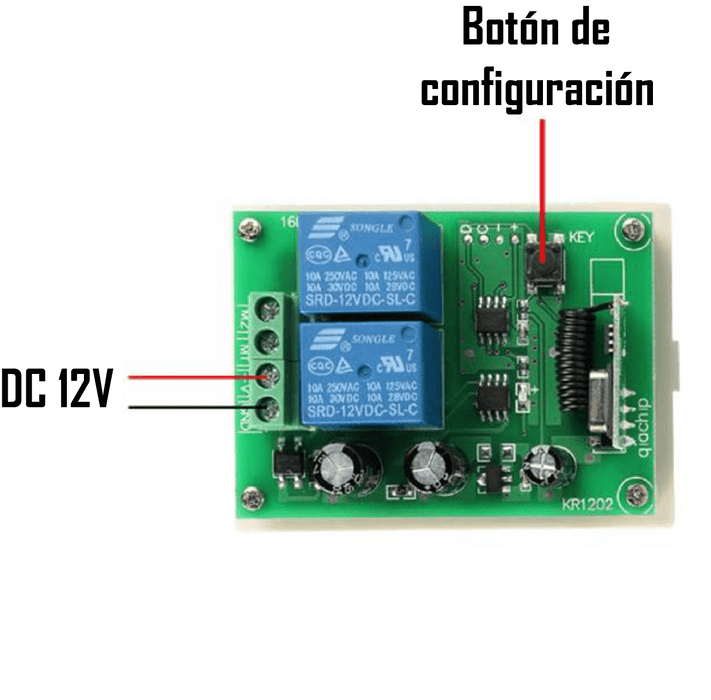

Especificaciones del receptor:
  • Modelo número  : KR1202-4
  • Tipo de producto: Interruptor de Control remoto de doble canal.
  • Tipo de codificación: Código de aprendizaje inteligente.
  • Modo de funcionamiento RF: recepción superheterodina.
  • Modo de modulación: pide
  • Modo de funcionamiento: momentáneo y de palanca.
  • Voltaje de funcionamiento: CC 12V.
  • Corriente: 5mA.
  • Frecuencia RF: 433MHz
  • Canal de señal corriente de funcionamiento: ③ 40ma/corriente de funcionamiento de doble canal: (modo autobloqueo) ^ 80 mA.
  • Corriente de salida: 10A.
  • Modo de Salida: contacto seco/salida de voltaje.
  • Sensibilidad de recepción: >104dbm.
  • Rango de Control remoto: >50m (espacio libre).
  • Modo de conexión por cable: Pilar de cableado fijo.
  • Color: verde (placa PCB), blanco (carcasa exterior).
  • Tamaño de la placa de circuito: 7,3*5,3*2,0 cm



 Nota: El control remoto de este relé no incluye batería (CR2032)



Instrucciones:
Eliminar datos de controles remotos existentes:
Al pulsar 8 veces el botón de tecla de aprendizaje en la placa receptora, el indicador LED de la placa receptora se apaga y se enciende; Significa que los controles remotos existentes se eliminan correctamente.
Momentáneo:
1) pulsa un botón (la tecla de aprendizaje en la placa receptora),
El indicador LED (en la placa receptora) se apaga. El LED está apagado ahora, antes de que brille.
2) pulsa el botón "A", luego pulsa el botón "B", el indicador LED (en la placa receptora) se enciende, significa que ajusta con éxito el "modo momentáneo".
Modo de conmutación:
1) pulsando 2 veces el botón (la tecla de aprendizaje en la placa receptora),
Indicador LED (en la placa receptora) apagado. El LED está apagado ahora, antes de que brille.
2) pulsa el botón "A", luego pulsa el botón "B", el indicador LED (en la placa receptora) se enciende, significa configurar con éxito el "modo de conmutación".
Modo de conmutación 2:
1) pulsando 3 veces el botón (la tecla de aprendizaje en la placa receptora),
Indicador LED (en la placa receptora) apagado. El LED está apagado ahora, antes de que brille.
2) pulsa el botón "A", luego pulsa el botón "B", el LED (en la placa receptora) se enciende, significa configurar con éxito el "modo de conmutación 2".
Notas:
1. No se carga, debes apagar la alimentación y funcionar después de probar y reparar la electricidad.
2. Cambia la batería rápidamente cuando el voltaje del mando a distancia sea suficiente (cuando el voltaje de la batería es suficiente, generalmente se acerca a transmitir).
3. Presta atención a evitar la máscara de metal, el equipo grande, la fuerte interferencia electromagnética archivada al usar productos inalámbricos de RF, y evita una distancia demasiado corta entre el control remoto y la placa receptora.
4. Evita el uso anómalo del producto. El uso anómalo reduce el rendimiento y la vida del producto, cuando sea grave, puede dañar los productos e incluso hacer un peligro para su seguridad.
