Relay de estado sólido SSR-50DA

El relay de estado sólido (SSR) permite controlar el encendido/apagado de equipos de corriente alterna como electrodomésticos. Puede ser activado con sistemas 5VDC como Arduino, PIC y también con sistemas de 3.3V, 12V y 24V DC.

Los Relay de estado sólido o SSR son útiles para controlar el encendido y apagado de equipos eléctricos de corriente alterna por medio del uso de microcontroladores como Arduino, PIC, ESP8266, Raspberry Pi o PLCs. Puede manejar cargas eléctricas de 240VAC de hasta 16 amperios, como: ventiladores, motores AC, luminarias o bombillas, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores. Ideal para proyectos de domótica y automatización industrial.

Los SSR (Solid State Relay) son una evolución de los clásicos relay de tipo electromecánico. El funcionamiento interno de un SSR es el siguiente: cuando se aplica un voltaje de control en la entrada del SSR, se activa un Led interno que ilumina y activa un fototransistor o fotodiodo, permitiendo el paso de corriente, que a su vez activa un Tiristor (Triac) que es el dispositivo que finalmente permite el paso de corriente en la carga. El aislamiento óptico por optoacoplador (led + fototransistor) permite que el circuito de control (Arduino) esté eléctricamente aislado de la carga. Cabe resaltar que la activación de este relay solo se produce en el cruce por cero y tiene la duración de toda la media onda sinusoidal, si se quiere hacer control por ángulo de disparo recomendamos el Módulo dimmer AC.

Los SSR presentan diversas ventajas sobre los relays electromecánicos: un menor tiempo de respuesta, mayor tiempo de vida, no tiene componentes móviles, aislamiento eléctrico óptico (por optoacoplador interno).

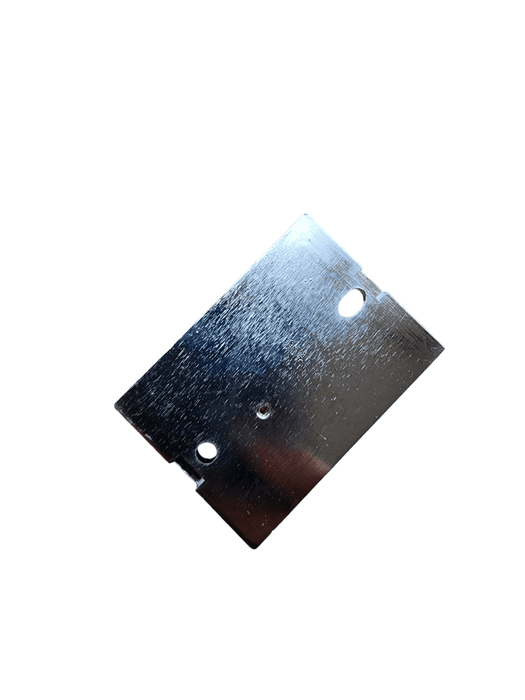

Internamente el SSR tiene el TRIAC pegado a la placa metálica trasera a la que debe acoplarse un disipador de aluminio (no incluido), sin el disipador el SSR solo puede soportar una corriente de hasta 2A. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito, también es una buena practica proteger el circuito dentro de un case.

NOTA: EL VOLTAJE DE 220V AC ES MUY PELIGROSO! MANEJADO INCORRECTAMENTE PUEDE CAUSAR LA MUERTE!. SI SE UTILIZA A NIVEL EDUCATIVO DEBERÁ SER SUPERVISADO POR UN CATEDRÁTICO Y MANTENER LAS PRECAUCIONES CORRECTAS.

Características generales:

• Modelo: SSR-50 DA
• Uso: Encendido / apagado de equipos de Corriente Alterna
• Garantía: Sí
• Voltaje de Entrada: 3-32V DC
• Tension de salida: 24-380V AC
• Corriente de salida: 50A
• Marca: FQETR
• Tiempo de activación: 10ms
• Dimensiones: 62*45*23 mm
• Salida Normalmente Abierto
• Voltaje de la carga: 280VAC máx.
• Corriente de la carga: Sin disipador: 2A
