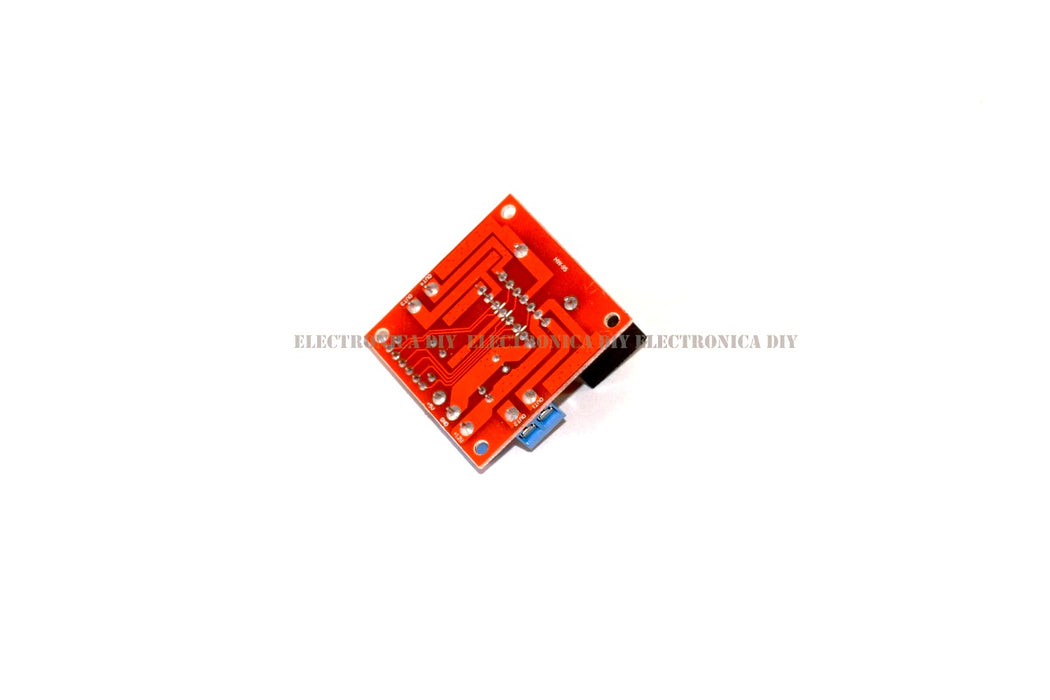

Puente H L298N

Q37.00
SKU I29

Este driver es muy utilizado para controlar motores DC de hasta 2 amperios. El CI L298N posee dos puentes H completos que permiten controlar 2 motores DC o un motor paso a paso bipolar/unipolar.

El módulo permite controlar el sentido y velocidad de giro de motores mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi o Launchpads de Texas Instruments. El control del sentido de giro se realiza mediante dos pines para cada motor, la velocidad de giro se puede regular haciendo uso de modulación por ancho de pulso (PWM por sus siglas en inglés).

Tiene integrado un regulador de voltaje LM7805 de 5V encargado de alimentar la parte lógica del L298N, el uso de este regulador se hace a través de un Jumper y se puede usar para alimentar la etapa de control.

Especificaciones generales:

  • Chip: L298N
  • Canales: 2 (soporta 2 motores DC o 1 motor PAP)
  • Voltaje lógico: 5V
  • Voltaje de potencia (V motor): 5V - 35V DC
  • Consumo de corriente (lógico): 0 a 36mA
  • Capacidad de corriente: 2A (picos de hasta 3A)
  • Potencia máxima: 25W
  • Dimensiones: 43 * 43 * 27 mm
  • Peso: 30g
