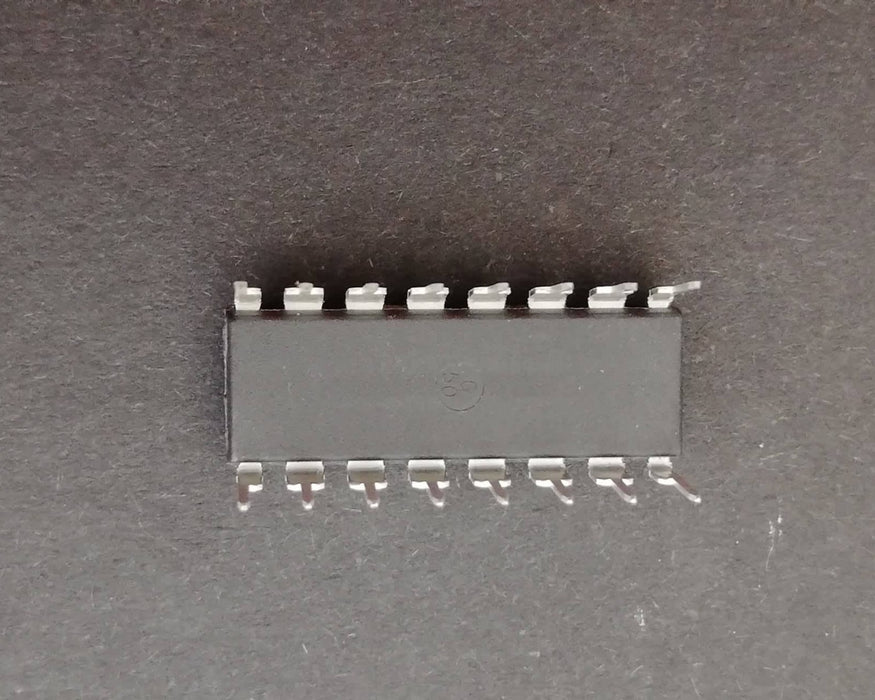

Puente H L293D

Q7.50
SKU K3





Este circuito integrado ofrece  4 drivers. La corriente máxima que puede manejar es de 600 mA con voltajes desde 4.5 volts a 36 volts.

Todas sus entradas son compatibles con TTL, por lo que pueden manejarse con la mayoría de los micro controladores y circuitos lógicos  más usados. La salida de los drivers puede activarse y desactivarse en pares, mediante señales de habilitación. Cuando se presenta un 1 lógico en los pines de habilitación, las señales correspondientes de salida estarán activas y en fase con la señal de entrada. Cuando las entradas de habilitación presentan un estado lógico 0, las salidas se encuentran en estado de alta impedancia.

Gracias a que este circuito integrado es capaz de producir corrientes bidireccionales, es útil en aplicaciones que requieran controlar la dirección de giro y velocidad de motores de DC. Otras de sus aplicaciones son el control de relevadores, motores de paso bipolares, solenoides y cualquier otro dispositivo electrónico de corriente continua que cumpla con las especificaciones eléctricas del dispositivo.

Características generales:

  • Alimentación: 45 a 36 VDC
  • Corriente de salida: 600 mA.
  • Corriente pico de salida: 1 Amperio por canal (no repetitiva).
  • Encapsulado: DIP de 16 pines.
  • Alta inmunidad al ruido eléctrico.
  • Protección contra exceso de temperatura.
  • Diodos de protección (flyback) incorporados.
