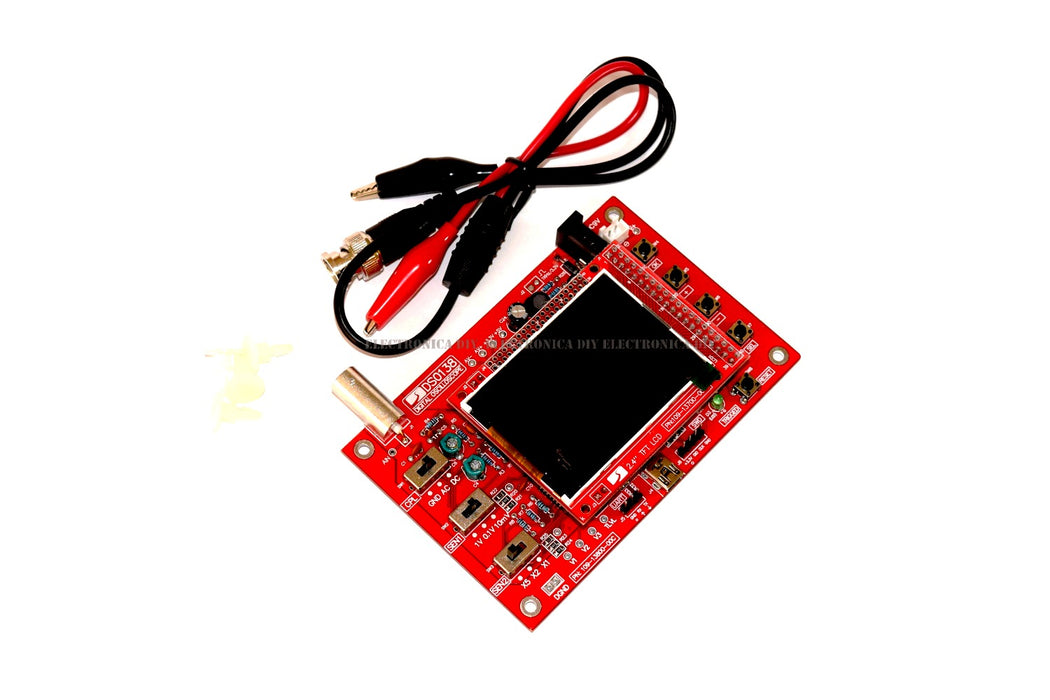

Osciloscopio DS0138

Este osciloscopio digital fue diseñado como un kit de entrenamiento economico y fácil de usar en la educación. Ofrece una pantalla de 2.4 pulgadas TFT LCD (resolucion de 320 x 240 pixeles, 262K de color) la cual permite visualizar graficos de ondas electricas, tambien incluye teclas  que permiten un control simple y facil. El osciloscopio DSO138 posee un poderoso procesador ARM Cortex-M3 (STM32F103C8) del fabricante ST.

Caracteristicas:

• Numero de Canales: 1

• Ancho de banda analogico: 0 - 200 KHz

• Sensibilidad: 10mV/Div - 5V/Div

• Error de Sensibilidad: < 5%

• Resolucion: 12 bits

• Tension de entrada maxima: 50Vpk

• Acoplamiento: DC, AC, GND

• Tiempo real máximo de frecuencia de muestreo: 1Msps

• Timebase: 10us/Div - 500s/Div.

• Longitud de registro:1024.

• Modos de trigger: Automático, Normal, solo

• Tipos de trigger: Borde ascendente/ descendente

• Posición trigger: 1/2 del tamaño del buffer

• Pantalla de 2.4 pulgadas TFT LCD con resolucion 320 x 240 pixeles.

• Alimentacion 9V DC (8-12V aceptables).

• Corriente de alimentacion: 120mA.

• Dimensiones: 117mm x 76mm x 15mm.
