NE555 generador de pulso, frecuencia y ciclo de trabajo ajustable
Agotado
Q15.00
SKU I73

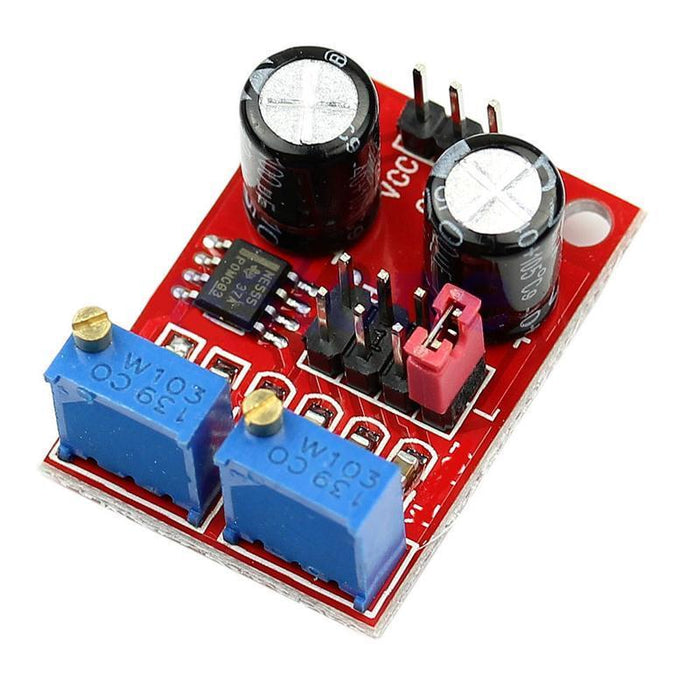

El módulo cuenta con un chip temporizador NE555 configurado en cuatro rangos de frecuencia, 1Hz a 50Hz, 50Hz a 1kHz, 1kHz a 10kHz y 10kHz a 200kHz todos ajustable con un puente incorporado junto con dos potenciómetros para ajustar la frecuencia de salida y el ciclo de trabajo.
El voltaje de entrada al módulo es variable de 5v a 15v DC y consume aproximadamente 15mA a 5v (35mA a 12v) con una amplitud de salida de 4.2v pico a pico a 11.4v pico a pico (según el voltaje de suministro).
Especificaciones generales:
- Chip principal: NE555
- Voltaje de alimentación mínima: 5 V
- Voltaje de alimentación máxima: 15 V
- Corriente de alimentación: 100 mA
- Corriente de salida mínimo: 15 mA
- Corriente de salida máximo: 35 mA
- Nivel de salida mínimo: 4.2 V V-PP
- Nivel de salida máximo: 11.4 V V-PP
- Frecuencia de salida es seleccionable:
- Baja frecuencia LF: 1 Hz ~ 50 Hz
- Media frecuencia IF: 50Hz ~ 1 kHz
- Media-alta frecuencia: 1 kHz ~ 10 kHz
- Alta frecuencia: 10kHz ~ 200kHz
- Dimensiones: 31 mm X 22 mm X 14 mm
- Número de pines: 3
- Modelo: G14
