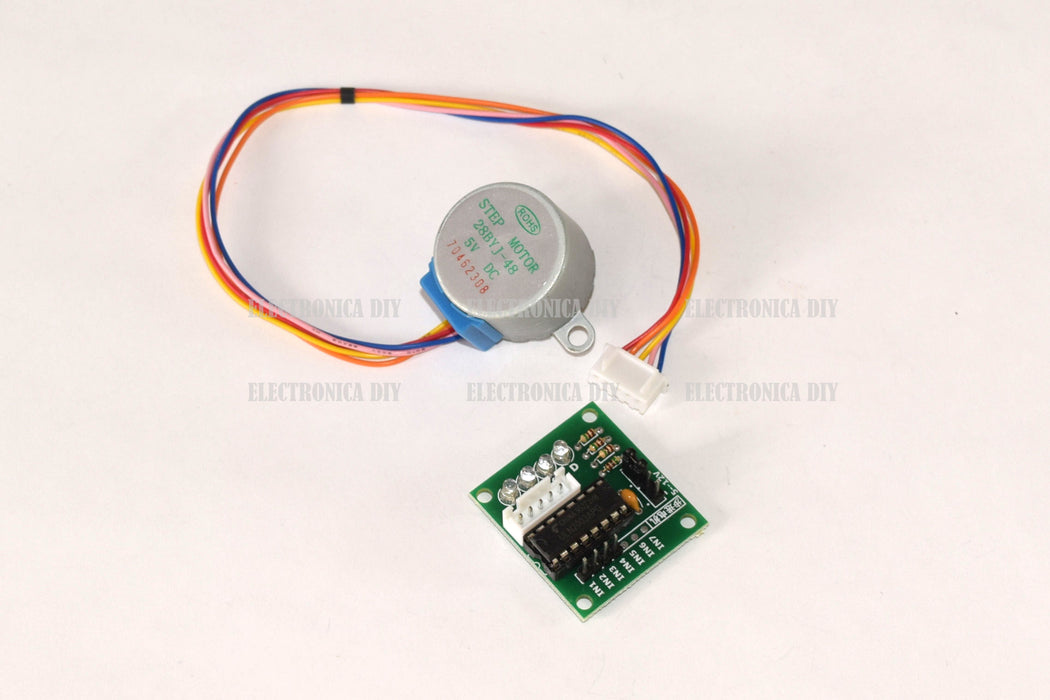

Motor Stepper 28BYJ-48 y controlador ULN2003

Q44.00
SKU
INCLUYE:

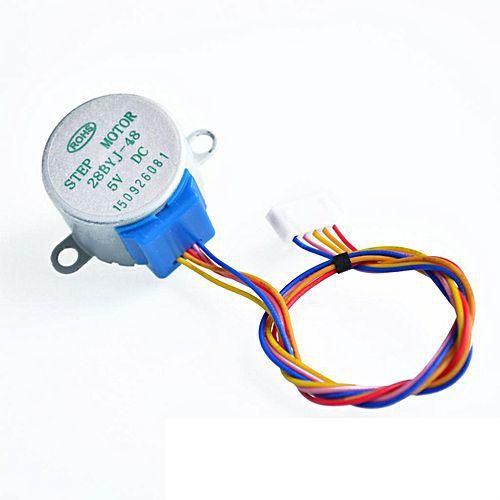

El motor 28BYJ-48 es un pequeño motor paso a paso unipolar que incorpora un reductor metálico, el cual nos proporciona 0.088° por vuelta y un torque de 0.3Kgf•cm . Este pequeño motor es muy habitual en los proyectos con pequeños robots y posicionadores caseros sencillos, porque aunque no es demasiado potente, ni rápido tiene varias características más que simpáticas, además de ser muy barato.

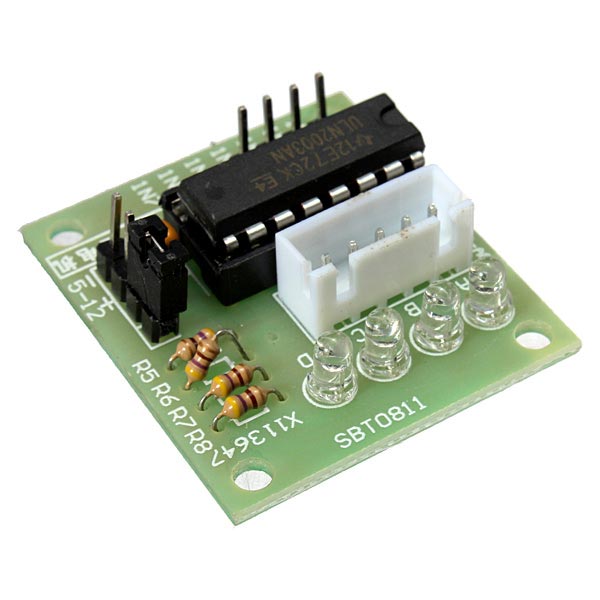

Incluye el controlador ULN2003 que contiene 3 transistores Darlington y 4 LED para mostrar el accionar de las fases o bobinas, con un conector para el motor stepper.



Características generales del motor paso a paso:

  • Modelo: 28BYJ-48 – 5V
  • Tensión nominal: 5V (o 12 V, valor indicado en la parte trasera).
  • Cantidad de fases: 4.
  • Reductor de velocidad: 1/64
  • Ángulo de paso: 5,625° / 64
  • Frecuencia: 100Hz
  • Resistencia en CC: 50Ω ±7 % (25° C)
  • Frecuencia con tracción: > 600Hz
  • Frecuencia sin tracción: > 1000Hz
  • Torque con tracción: >34,3mN.m (120Hz)
  • Torque en autoposicionamiento: >34,3mN.m
  • Torque con fricción: 600-1200 gf.cm
  • Arrastre en torque: 300 gf.cm
  • Resistencia de aislación > 10MΩ (500V)
  • Aislación eléctrica: 600VAC/1mA/1s
  • Grado de aislación: A
  • Aumento de temperatura: < 40K (120Hz)
  • Ruido: < 35dB (120Hz, sin carga, 10cm)



Tag: motor paso a paso, motor de pasos, controlador
