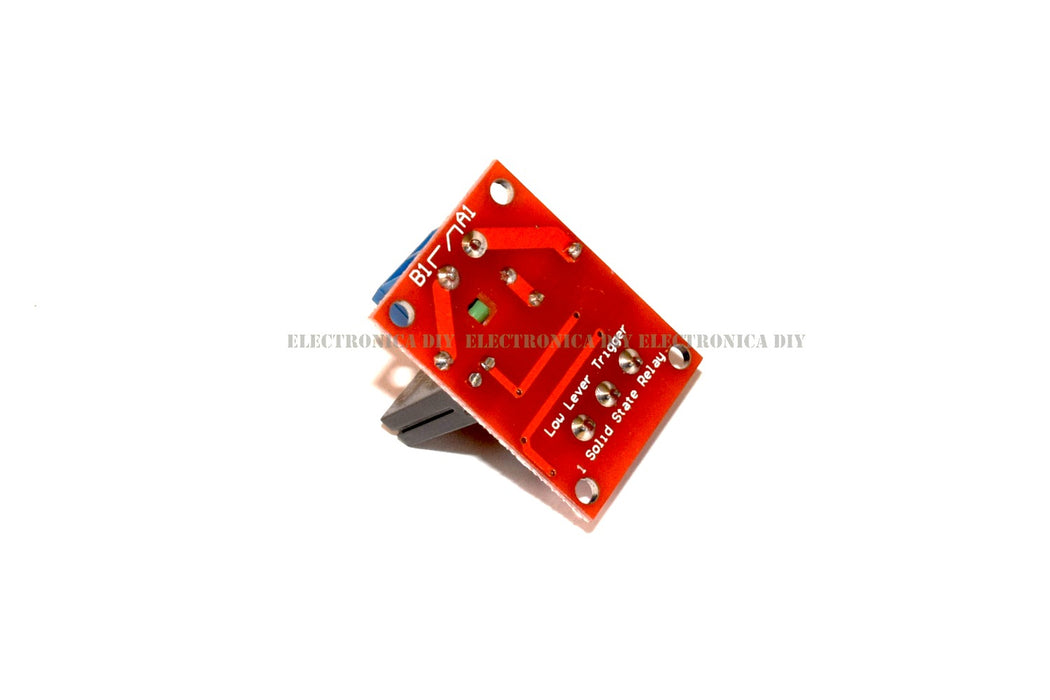

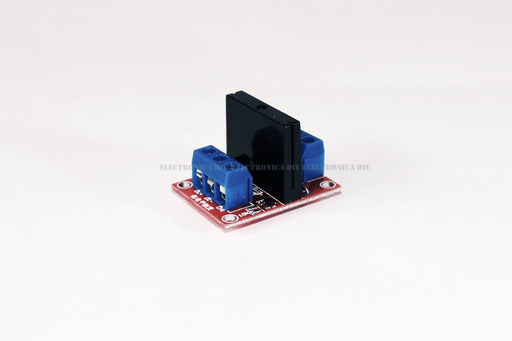

Módulo Relé Estado Sólido de 1 CH

Agotado
Q25.00
SKU I20


Los Relay de estado sólido o SSR (Solid State Relay) son una evolución de los clásicos relay de tipo electromecánico. Su funcionamiento interno es el siguiente: cuando se aplica un voltaje de control en la entrada del relay, se activa un LED interno que ilumina y activa un fototransistor o fotodiodo, permitiendo el paso de corriente, que a su vez activa un Tiristor (Triac) que es el dispositivo que finalmente permite el paso de corriente en la carga. El aislamiento óptico por optoacoplador (led + fototransistor) permite que el circuito de control (Arduino) esté aislado eléctricamente de la carga (aislamiento galvánico).

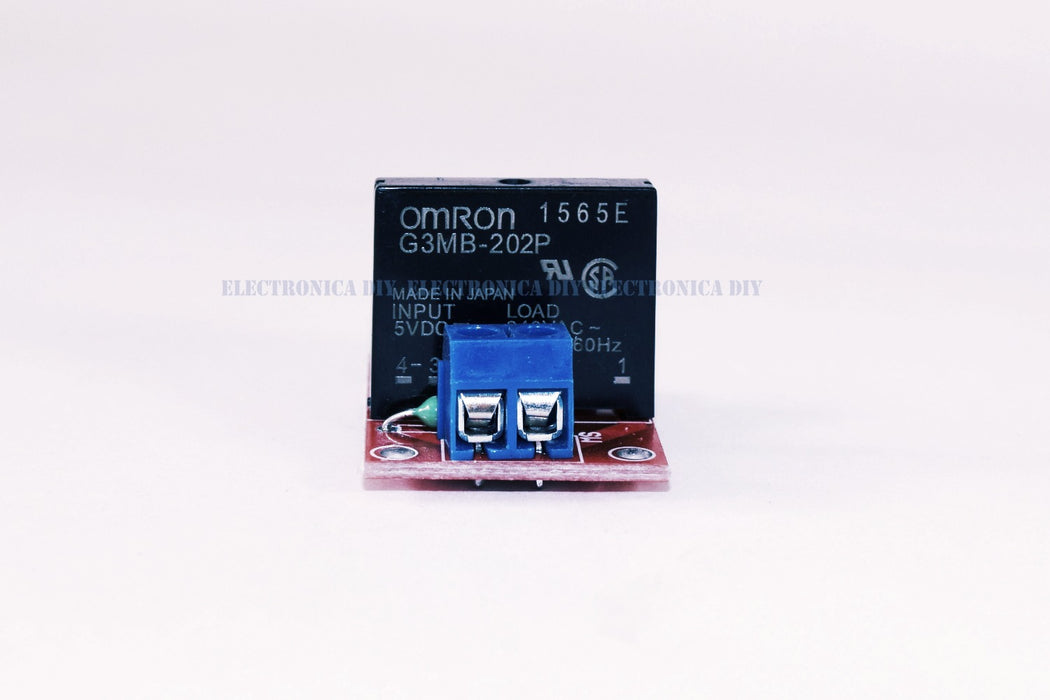

Los SSR tiene algunas ventajas sobre los relays electromecánicos, entre las cuáles se mencionan: un menor tiempo de respuesta, mayor tiempo de vida, no tiene componentes móviles, aislamiento eléctrico óptico. El SSR del modulo es fabricado por OMRON con la más alta calidad y con capacidad para una carga de hasta 240VAC/2A. Diseñado para ser compatible con sistemas de 5V como Arduino o Pic y también con sistemas de 3.3V como Raspberry Pi.

Características generales:

  • Corriente de trabajo: 12.5 mA
  • Voltaje de control: ON (0V-1.5V) OFF (2.5V-5V)
  • Voltaje de la Carga: 240VAC máx.
  • Corriente de la carga: 2A máx.
  • Nº de Relays: 1
  • Tiempo de acción: 1 ms
  • SSR con Cruce por Cero



Hoja de datos
