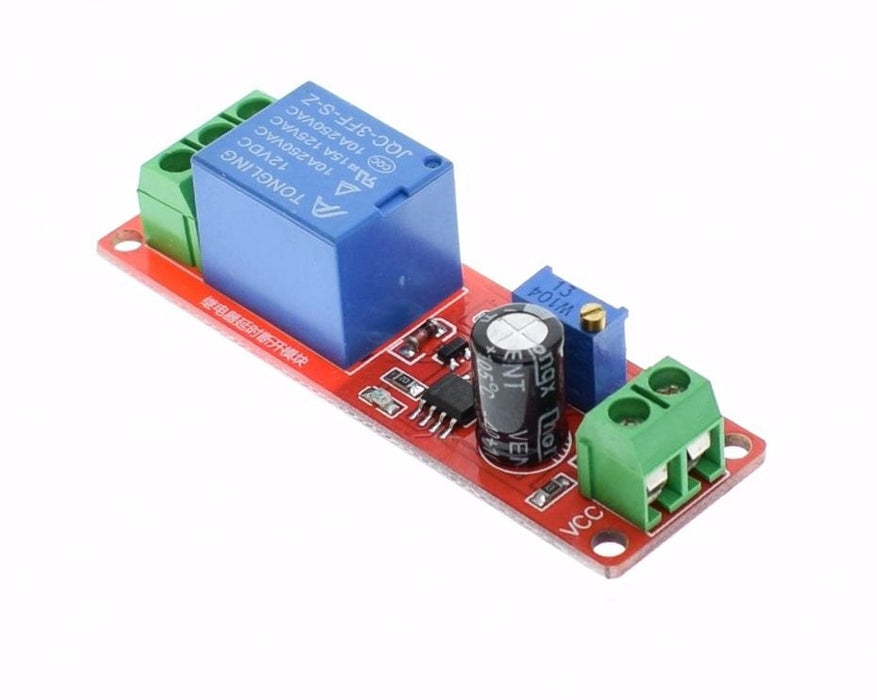

Módulo con NE555 para retardo de relé 12V

Q28.00
SKU I84

Módulo de retardo NE555 interruptor monoestable interruptor de retardo de encendido-apagado 12V retardo eléctrico.



Usos:

  1. Los vehículos generan alta tensión durante el encendido, con este módulo se puede retrasar hasta 10 segundos el encendido la radio y otros equipos en tu carro, protegiéndolos de los picos de voltaje.
  2. Con este módulo se puede ajustar el tiempo de varios dispositivos evitando que arranquen simultáneamente, y a la vez evitar sobre corriente en el encendido.



Especificaciones:

  • Tamaño: 6,8 CM * 2,1 CM
  • Chip principal: NE555
  • Voltaje de funcionamiento: 12V
  • Tiempo de retardo es ajustable, (0 a 10 segundos)



Características:

  1. El módulo cuenta con una entrada de 12VDC que energizará el módulo, al alimentar el módulo inmediatamente iniciará una cuenta regresiva para activar el relé, el tiempo puede ser ajustado mediante el potenciómetro (0 a 10 segundos), el relé cuenta con tres borneras que son: común, normalmente abierto y normalmente cerrado, si desea que su equipo se encienda mediante el módulo deberá utilizar los pines normalmente abierto y común, ahora si desea que su equipo se apague mediante el módulo deberá utilizar el normalmente cerrado y común. Para reiniciar el módulo debe desconectar la alimentación y conectarla de nuevo.
  2. Aumentar el voltaje puede aumentar el tiempo de retardo
  3. Aumentar el capacitor C1 puede aumentar el tiempo de retardo
  4. puede controlar CA 220V / 10A sobre el equipo.
e. la fórmula del tiempo de retardo: T = 1.1RC. Por ejemplo: un condensador de resistencia 100uf 100K T = 1,1*100000*0,0001 = 11 segundos
