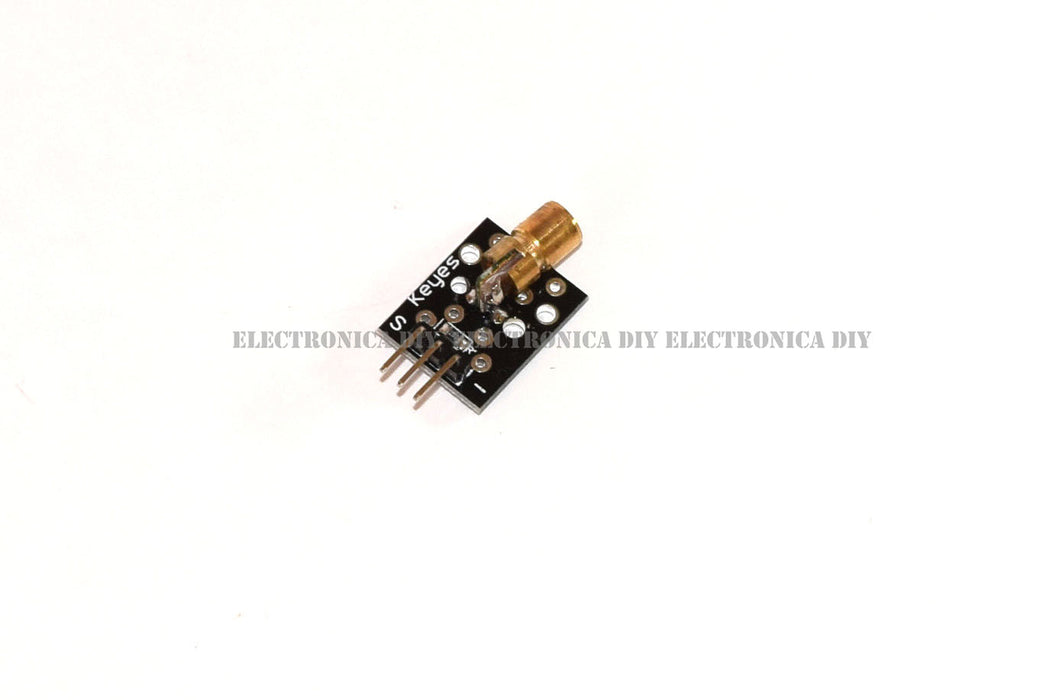

Módulo Láser Emisor KY-008

Q14.50
SKU I207

El KY-008 es un módulo emisor de láser que genera un haz de luz roja visible con una longitud de onda de 650 nm y una potencia de salida de 5 mW. Este módulo está compuesto por un diodo láser y una resistencia que limita la corriente, permitiendo su conexión directa a microcontroladores como el de Arduino. Tiene diversas aplicaciones, incluyendo su uso como puntero láser, en sistemas de seguridad para detección de objetos, en proyectos de comunicación óptica y en experimentos educativos relacionados con la óptica y la electrónica.


Se recomienda manejar el KY-008 con precaución, evitando dirigir el haz láser hacia los ojos de personas o animales, ya que puede causar daños oculares. Además, se recomienda utilizar el módulo en entornos controlados y seguir las normas de seguridad asociadas al uso del mismo.


Características generales:


  • Tipo: Módulo láser

  • Modelo: KY-008

  • Voltaje de Operación: 3.3 VDC - 5 VDC

  • Corriente de operación: 40 mA

  • Potencia del láser: 5 mW

  • Longitud de onda: 650 nm (Láser de punto rojo)

  • Temperatura de trabajo: -10 °C - +40°C

  • Dimensiones PCB: 18.5 mm (Largo) x 15mm (Ancho)


Pines:


  • S: Pin de señal de entrada

  • Pin del medio: No se utiliza

  • ( - ): Conexión a tierra de la placa (GND)


Ejemplo de prueba:


Conecta el módulo láser KY-008 con la placa Arduino UNO como se muestra en la siguiente figura:



Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba de KY-008

Por último, verifica si el láser del módulo enciende durante 1 segundo y se apaga durante otro segundo, repetidas veces. NOTA: El láser de 650 nm puede ser peligroso para los ojos y es importante tomar medidas de seguridad para protegerlos: evita el contacto directo con el rayo láser y, si las tienes, usa gafas de protección láser.

Nota: si se apunta con el láser directamente a los ojos puede ocasionar quemaduras temporales o permanentes.
