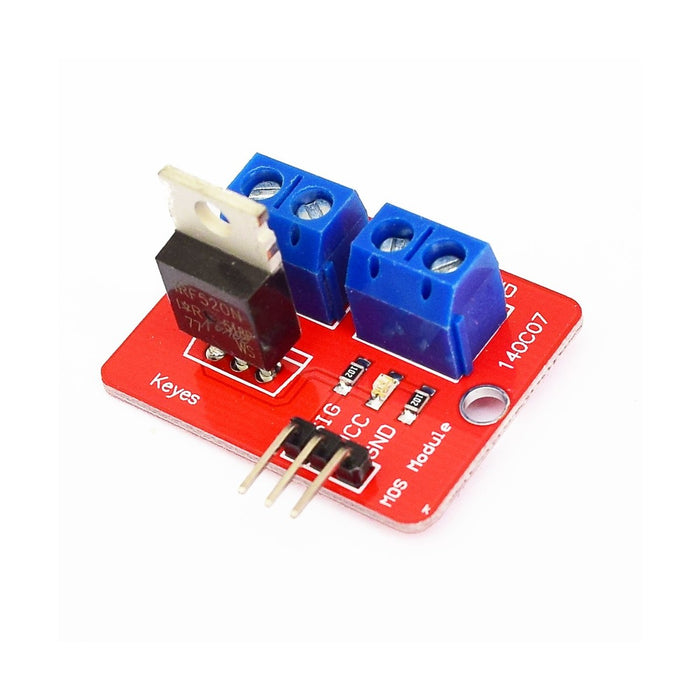

Módulo IRF520N
Muchas veces es necesario manejar cargas de más de 2A de corriente, por lo que ya no es posible utilizar el conocido driver L298N. Este módulo es capaz de manejar una carga de hasta 9A. Soporta control por PWM y puede manejar cargas como: electroválvulas 24V DC, motores DC, Celdas Peltier de hasta 6A, Luces LED de alta potencia.
Los transistores de tipo Mosfet presentan mejores características que los BJT en aplicaciones de Encendido/Apagado de cargas de alto amperaje. Para activar el mosfet se debe de enviar 5 Voltios al Gate del Mosfet, esto permitirá que la corriente fluya a través de la carga y esta se active.
Cuando se utiliza este módulo en aplicaciones de alto consumo puede ser necesario utilizar un disipador de calor o ventilador (no incluidos). Para corrientes menores a 6 A no es necesario ningún disipador.
Características generales:
- Voltaje de salida: 0-24 VDC
- Voltaje de control: 5V TTL
- Corriente máxima: 9A
- Corriente nominal: 6A
- Para cargas mayor a 6A usar disipador
