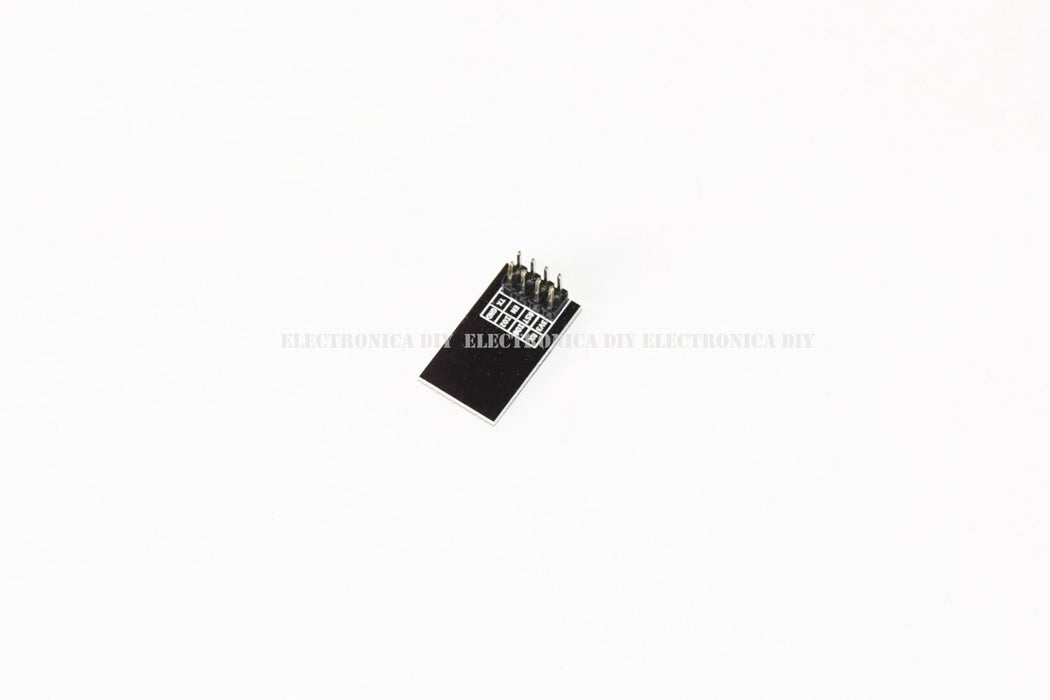

Módulo Inalámbrico Wifi ESP8266 Esp-01

Q42.00
SKU G10





Realizar tus  proyectos de internet de las cosas es muy sencillo con los módulos ESP-8266. El módulo ESP-01 está basado en el SoC (System on Chip) ESP8266, el cuál es un chip que integra un potente procesador con Arquitectura de 32 bits y conectividad WiFi. Ofrece una solución completa para conectividad WiFi, permitiéndole trabajar como host de aplicaciones o reducir la carga de WiFi Networking de otro procesador. A nivel de conectividad el modulo puede trabajar en 2 modos: como estación WiFi (WiFi Station) o como Punto de Acceso (Access Point). Al trabajar como estación el módulo se conecta a la red WiFi presente en nuestro hogar. El modo Access Point se usa si queremos crear una red propia en el chip y asi conectarnos directamente.

El módulo ESP-01 viene cargado de fabrica con el firmware AT, que permite conectar un Arduino a WiFi utilizando comandos AT. Es posible cambiar el firmware (flashear) permitiendo trabajar el módulo de forma independiente o SDK (sin un Arduino) y usar toda su capacidad como microcontrolador de 32bits a 80Mhz. Para flasher el chip es necesario utilizar un modulo conversor usb a serial TTL como el Módulo CP2102.

El módulo ESP-01 trabaja a 3.3V en alimentación y GPIO por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Posee leds indicadores de alimentación y de comunicación. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-01 fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. Al trabajar con Lua podemos experimentar con un lenguaje interpretado. Dentro de las principales placas de desarrollo o módulos basados en el ESP8266 tenemos: ESP-01ESP-12EWemos D1 mini y NodeMCU v2.



 Especificaciones generales:

  • Voltaje de Alimentación: 3.3V DC
  • Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V)
  • SoM: ESP-12E (Ai-Thinker)
  • SoC: ESP8266 (Espressif)
  • CPU: Tensilica Xtensa LX3 (32 bit)
  • Frecuencia de Reloj: 80MHz/160MHz
  • Instruction RAM: 32KB
  • Data RAM: 96KB
  • Memoria Flash Externa: 4MB
  • Pines Digitales GPIO: 4
  • UART: 1
  • 802.11 b/g/n
  • Wi-Fi Direct (P2P), soft-AP
  • Stack de Protocolo TCP/IP integrado
  • PLLs, reguladores, DCXO y manejo de poder integrados
  • Potencia de salida de +19.5dBm en modo 802.11b
  • Corriente de fuga menor a 10uA
  • El procesador integrado de 32-bit puede ser utilizado como procesador de aplicación
  • SDIO 1.1/2.0, SPI, UART
  • STBC, 1×1 MIMO, 2×1 MIMO
  • A-MPDU & A-MSDU aggregation & 0.4ms guard interval
  • Wake up and transmit packets in < 2ms
  • Consumo de potencia Standby < 1.0mW (DTIM3)
  • Dimensiones: 25*15 mm
  • Peso: 5 gramos

    Conectividad:
  • SDIO 2.0, SPI, UART
  • Empaque QFN de 32-pines
  • Integra RF switch, balun, 24dBm PA, DCXO y PMU
  • Posee un procesador RISC, memoria en chip e interface para memoria externa
  • Procesador MAC/Baseband integrado
  • Interface I2S para apliaciones de audio de alta calidad
  • Reguladores de voltaje lineales "low-dropout" en chip
  • Arquitectura propietaria de generacion de clock "spurious free"
  • Módulos WEP, TKIP, AES y WAPI integrados
