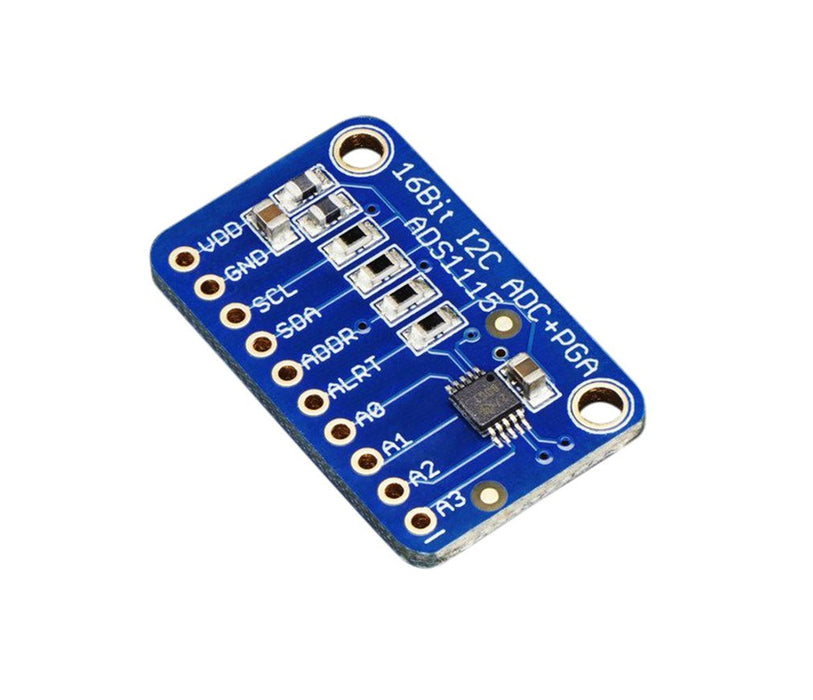

Módulo ADC ADS1115

Si necesitas medir una señal analógica desde un sistema digital, como por ejemplo desde un Arduino u otro  microcontrolador, se utilizan convertidores de analógico a digital (ADC). El chip ADS1115 de este módulo tiene un conversor delta sigma de 16 bits de resolución que puede leer 4 señales individuales o 2 diferenciales, un comparador programable con salida directa al pin alrt, y ganancia programable que le permiten leer hasta 256mV en escala completa; haciendo de este un dispositivo muy versátil.

Los datos digitales son leídos mediante bus I2C y puede alcanzar hasta 860 muestras por segundo, existen librerías para su uso rápido en arduino. Dirección I2c por defecto: 0x48.

Características generales:

• Voltaje de Alimentación: 2.0V- 5.5V DC
• Corriente de alimentación: 200uA en modo de lectura continua, y un modo de auto apagado 5uA
• Interface con microcontrolador: I2C
• Chip principal: ADS1115
• Muestras por segundo: 8 - 860
• Voltaje de referencia estabilizado interno
• 4 canales en modo individual, 2 canales en modo comparador
• Comparador programable
• Dirección I2C: seleccionable con el pic addr, hasta cuatro direcciones 0x48-0x4B.
• Circuito de acondicionamiento con divisor de voltaje y filtro RC
• Rango de ganancia programable: 1-128

Hoja de datos

Librería para Arduino
