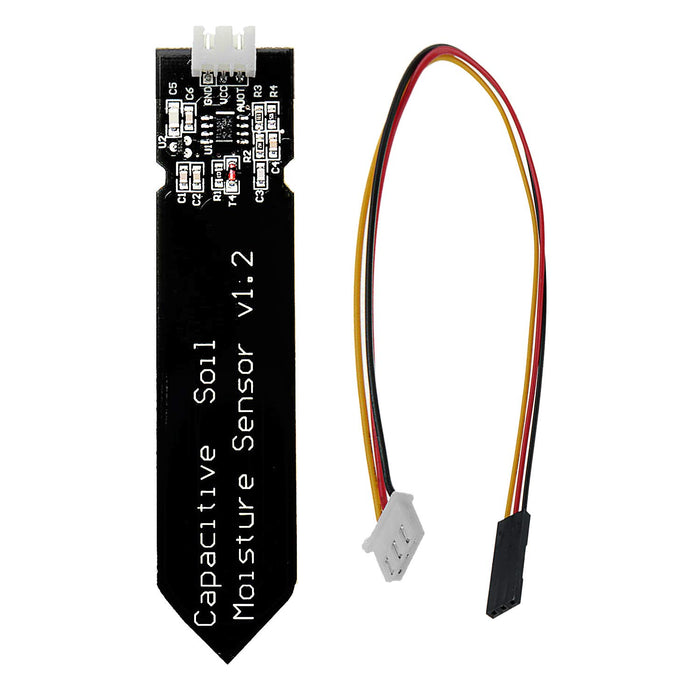

Higrómetro capacitivo larga vida

El sensor capacitivo de humedad del suelo v1.2 es un dispositivo diseñado para medir la humedad presente en el suelo. Su funcionamiento se basa en la medición de la capacitancia entre dos electrodos insertados en el suelo. La capacitancia varía según la cantidad de agua presente: a mayor humedad, mayor es la capacitancia registrada. Esta variación se convierte en una señal eléctrica que puede ser interpretada por microcontroladores como el de Arduino.

Es ampliamente utilizado en aplicaciones de jardinería y agricultura inteligente, permitiendo monitorear los niveles de humedad del suelo para optimizar el riego de las plantas. Su diseño capacitivo ofrece ventajas significativas sobre los sensores resistivos convencionales, ya que no sufre problemas de corrosión en los electrodos, lo que prolonga su vida útil y mejora la precisión de las mediciones.

Características generales:

• Tipo: Higrómetro capacitivo

• Modelo: v1.2

• Voltaje de Operación: 3.3 VDC - 5 VDC

• Corriente de operación: 5 mA

• Dimensiones: 100 mm (Largo) x 22 mm (Ancho) x 9 mm (Alto)

• Interfaz: PH2.0-3P

• Peso: 15 g

• Hoja de datos del Higrómetro v1.2 (en inglés)

Pines:

• GND: Conexión a tierra de la placa (GND)

• VCC: Conexión a la alimentación de 3.3 a 5 VDC

• AOUT: Salida analógica

Ejemplo de prueba:

Conecta el higrómetro capacitivo con la placa Arduino UNO como se muestra en la siguiente figura:

Luego, copia el siguiente sketch de Arduino y cárgalo a la placa:

Prueba de higrómetro capacitivo

Por último, abre el monitor serial de Arduino IDE y observa los valores de detección. En presencia de humedad, los valores tienden a ser menores.
