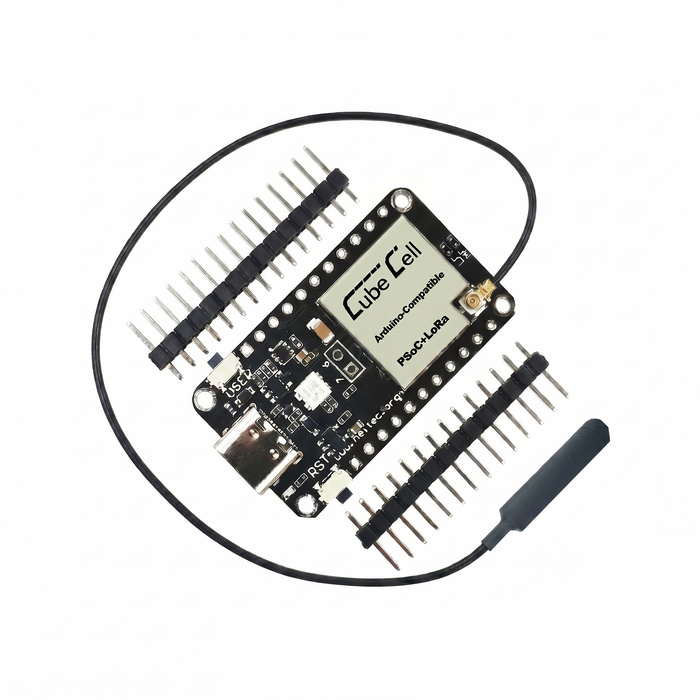

Heltec HTCC-AB01

• Compatible con Arduino
• Puerto USB tipo C
• Certificación CE y FCC;
• Basados en ASR605x (ASR6501, ASR6502), esos chips ya integran el microcontrolador de la serie PSoC® 4000 (núcleo ARM® Cortex® M0+) y SX1262;
• Compatibilidad con LoRaWAN 1.0.2;
• Diseño de ultrabajo consumo, 3,5 μA en modo de suspensión profunda;
• Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, conmutación automática entre alimentación USB y de batería);
• Buena adaptación de impedancias y larga distancia de comunicación.
• Sistema de gestión de energía solar integrado, que se puede conectar directamente a un panel solar de 5,5~7 V;
• Chip integrado CP2102 para conversión de USB a puerto serie, conveniente para la descarga de programas y la impresión de información de depuración;

Características del microcontrolador:

• Chip maestro: ASR6502 (microcontrolador ARM® Cortex® M0+ de 48 MHz)

• Chip de nodo LoRa: SX1262

• Frecuencias de operación: 433 MHz, 470~510 MHz, 863~870 MHz, 902~928 MHz

• Potencia máxima de transmisión: 21 dB ± 1 dBm

• Sensibilidad máxima de recepción: -134 dBm

• Recursos de hardware: 1x SPI, 1x I2C, 1x UART, 1x ADC de 12 bits, 1x SWD, 8x GPIO, 2x PWM, motor DMA de 8 canales

• Memoria: Memoria FLASH de 128 Kbits y memoria SRAM de 16 Kbits

• Consumo energético: 3,5 μA en modo sueño profundo

• Temperatura de funcionamiento: -20 ~ 70 °C

• Dimensiones: 40,64 x 22,86 x 7,6 mm

• Interfaces: USB Tipo C, LoRa ANT (IPEX 1.0), SH1.25, conector de 2x2.54x11 pines, conector de 1x2.54x2 pines

• Batería: Fuente de alimentación y carga para batería de litio de 3,7 V

• Energía solar: El pin VS se puede conectar a un panel solar de 5,5 ~ 7 V
