Elevador de voltaje XL6009

Q22.00
SKU I39

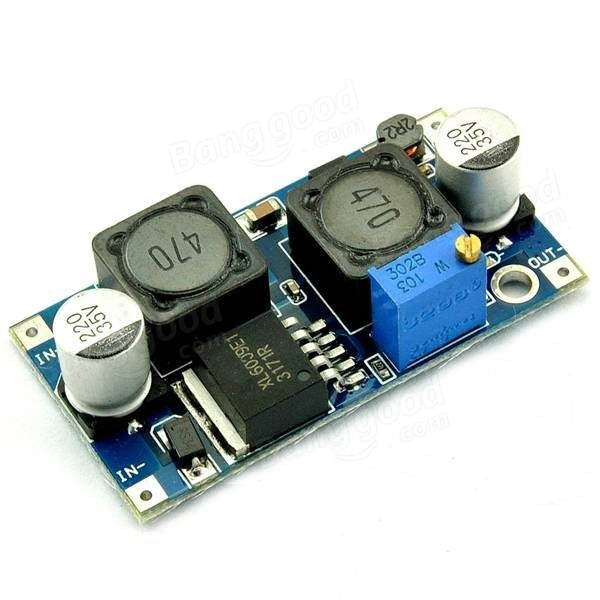

La función de este módulo es entregar un voltaje de salida constante superior al voltaje de entrada aunque el voltaje de entrada tenga fluctuaciones. Soporta corrientes de salida de hasta 2.5A, el voltaje de entrada puede ser entre 5V a 32V y voltaje de salida entre 7V y 32V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta.

Este es un regulador conmutado y ofrece una eficiencia del 94% lo cuál lo hace mucho más eficiente que los reguladores lineales los cuales ofrecen un 80% de eficiencia (dentro de ellos se encuentran el LM7805 o el LM317).
  • Convertidor DC-DC Boost: XL6009
  • Voltaje de entrada: 5V a 32V DC
  • Voltaje de salida: 7V a 35V DC
  • V. Salida ajustable (Regulable por trimmer)
  • Corriente de salida: máx. 2.5A (usar disipador para corrientes mayores a 2A)
  • Potencia de salida: 10W
  • Eficiencia de conversión: 94% máx.
  • Regulación de carga: S (I) ≤ 0.5%.
  • Regulación de voltaje: S (u) ≤ 0.5%.
  • Frecuencia de Trabajo: 400KHz
  • Protección de sobre-temperatura: SI (apaga la salida)
  • Protección de corto circuito: NO
  • Protección limitadora de corriente: SI (4A)
  • Protección frente a inversión de polaridad: NO
  • Dimensiones: 43mm*20mm*14mm
