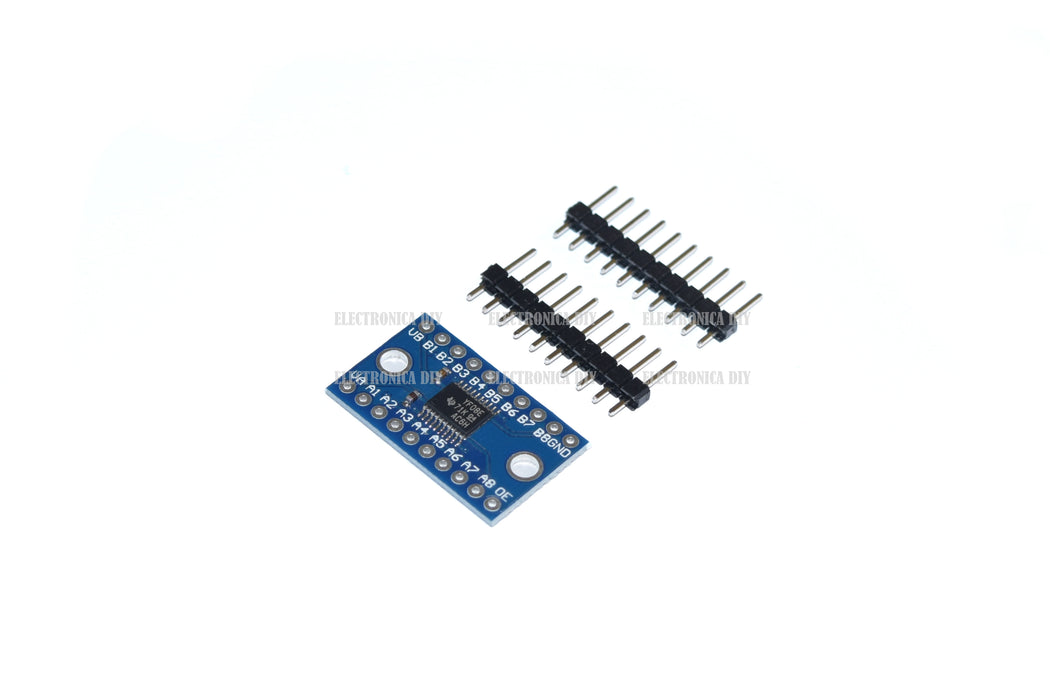

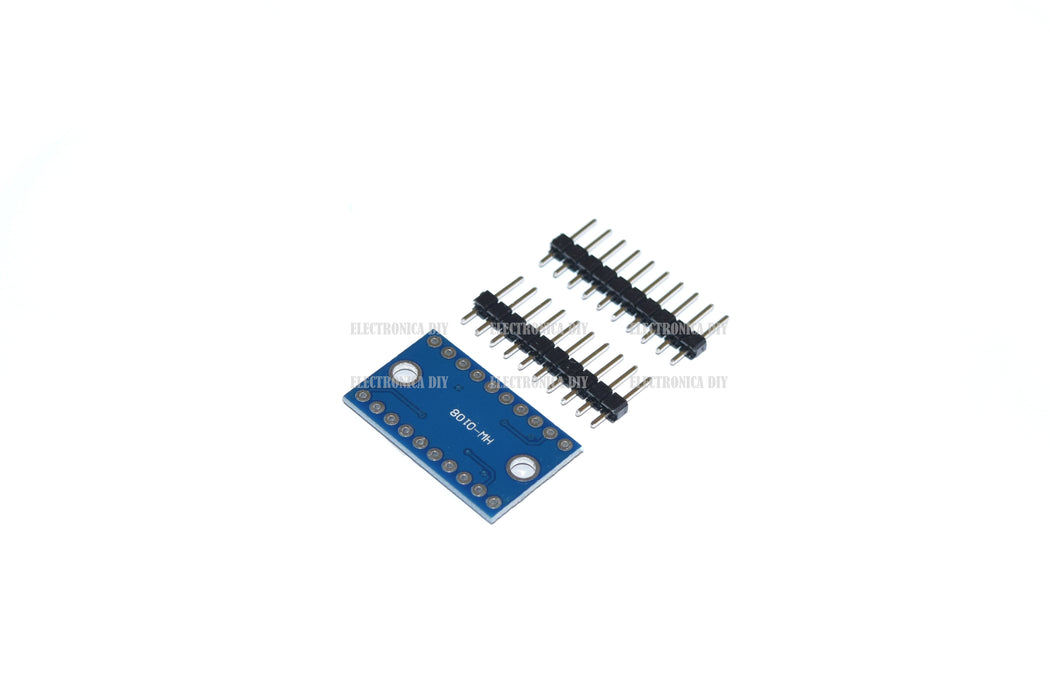

Conversor Lógico Bidireccional 3.3-5V (TXS0108E)
Este es un conversor de 8 canales, permite convertir niveles lógicos ya sea de 3.3 a 5V o a vieceversa (5 a 3.3V). Es útil para conectar componentes que funcionan a 3.3V a otros que funcionan a 5V, esto permite adaptar señales SPI, I2C o cualquier señal digital. Este soporta 5V-3.3V, 3.3V-1.8V, 5V-1.8V. El espaciado que ofrece este módulo permite que se inserte en un protoboard.
La placa necesita ser alimentada por los dos voltajes a convertir y sólo funciona con señales digitales (niveles altos y bajos). Este módulo NO permite trabajar con señales analógicas. No es necesario indicar si el canal es una entrada o salida.
Cuando el pin Output Enable (OE) está conectado a GND, las salidas del conversor serán del tipo Alta Impedancia (Hi-Z), esto es usado en comunicaciones de tipo I2C, si es otro tipo de comunicación conecte a Va, adicionalmente a la resistencia puldown.
Características generales:
- Taza de transf. datos (máx.): 60 Mbps
- Puerto A: 1.2V - 3.6V
- Puerto B: 1.65V - 5.5V
- Puerto A (VccA) debe ser menor que el puerto B (VccB)
- Para Asegurar un arranque correcto OE debe estar conectado a GND con un resistencia pulldown.
- Ancho DIP: 6"
