Controlador de temperatura Termostato XH-W1209 / 12V

Q69.00
SKU
Tipo

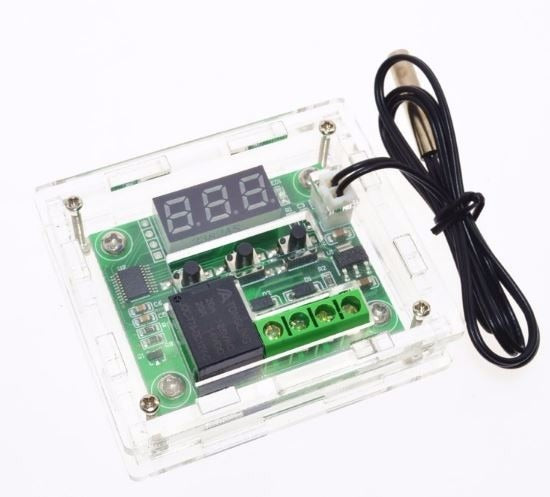

El controlador de temperatura XH-W1209 es utilizado para la creación de incubadoras avícolas u otros proyectos en los que se necesita preservar la temperatura. Puede funcionar en modo calefacción o en modo enfriamiento.

Ejemplo 1. Modo calefacción;

  • El módulo permitirá programar el rango de temperatura máximo y mínimo (por ejemplo si se utiliza una incubadora avícola podría ser un valor de 36.5º para el mínimo y de 37.5º para el máximo (este es un valor estimado).
  • Cuando el sensor tipo sonda detecte que la temperatura está llegando a 36.5º activará la lámpara de calor, y cuando detecte que la temperatura está llegando a 37.5º apagará la lámpara de calor.
  • Este módulo encenderá o apagará esta lámpara a través del relé de forma automática y basta con programarlo una única vez para que permanezca con el parámetro programado.

Características generales:

  • Controlador de temperatura mediante algoritmo ON-OFF
  • Salida a relevador de 5A
  • Elemento sensor: 10K 0.5% NTC resistente al agua
  • Rango de medición: -50 a 110 °c
  • Voltaje de operación: 12V
  • Display de 3 dígitos para mostrar ajuste y temperatura actual
  • Apto para usar en aplicaciones de refrigeración y calefacción
  • Dimensiones: 48 x 40 mm
  • Salida de actuador: Tipo Relevador


Funciones y configuración del control digital de temperatura XH-W1209, consta de 3 botones los cuales estan etiquetados con “SET” , “+” , “–” respectivamente. Si se pulsa “SET” durante mas de 5 segundos el control desplegara un menú con 7 opciones diferentes de configuración (“P0” , “P1” , “P2“ , “P3“ , “P4“ , “P5“ , “P6“ ). Si se pulsa “SET” durante un instante breve, los displays de 7 segmentos empezaran a parpadear y podremos ingresar el valor de temperatura en el cual queremos que se accione nuestro relevador. Si se presionan los botones + – durante 5 segundos el control se reseteara y quedaran preestablecidos los valores por default. Con los botones + y – podremos desplazarnos a cualquiera de las opciones que deseamos y con SET podremos habilitar el cambio del parámetro seleccionado. Si no movemos ningún botón durante 20 segundos el control automáticamente regresará a la pantalla principal donde solo desplegara la temperatura actual. PO (Refrigeración/Calefacción). Con este parámetro establecemos el modo de operación del controlador ya sea modo refrigeración (C) o modo calefacción (H). P1 (Histéresis). En esta función definimos el rango en el que estará oscilando el relevador. Por ejemplo si el valor preestablecido es de 30°C y estamos en modo calefacción (H) y el valor en P1 es 1 entonces el relevador se desactivara en 31°C (30 + 1). El relevador se activará de nuevo cuando la temperatura descienda de 30°C. P2 (Limite superior). Establece el limite máximo de temperatura (110°C). P3 (Limite inferior). Establece el limite minimo de temperatura (-50°C). P4 (Calibración). Con esta función podemos calibrar nuestro control para tener una mayor precisión de lo que se esta midiendo, permite hacer el ajuste en saltos de0.1°C. P5 (Retardo). Característica que le ordena al control generar un retardo de 0 – 10 minutos para que el relevador se desactive. P6 (Alarma alta temperatura). Como su nombre lo indica arroja una alarma cuando el control llega a la temperatura que se establecio en P6 , se encuentra apagada (OFF) por default. El paquete incluye Un control digital de temperatura XH-W1209.


Diagrama termostato xh-w1209 guatemala
