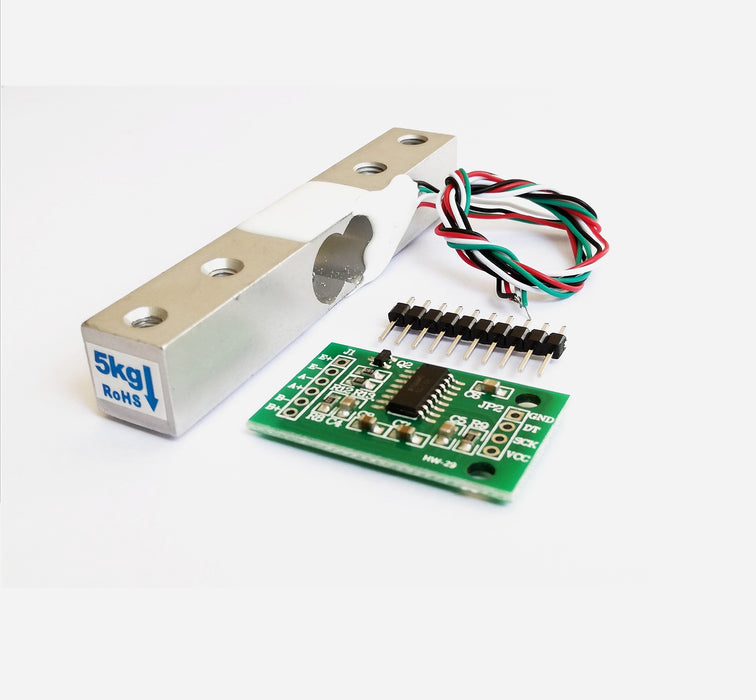

Celda de carga de 5 kg  la cual puede detectar peso o tensión la cual puede detectar peso o tensión. Te recomendamos usarlo con el módulo HX711 para obtener la señal acondicionada con cualquier microcontrolador o arduino.



El módulo HX711 permite transmitir información entre la celda de carga y un microcontrolador. Esto facilita interpretar el peso que está captando la celda de manera sencilla. Es compatible con las celdas de carga de 1kg, 5kg, 10kg, 20kg y 50kg. Es utilizado en sistemas de medición automatizada y procesos industriales.

El chip HX711 posee internamente un conversor Analógico / digital (A/D), lo cuál permite la lectura del puente Wheatstone formado por la celda de carga y también un conversor ADC de 24 bits. Se comunica con el microcontrolador por medio de una interfaz serial de 2 pines (Clock y Data) similar al I2C.

Las celdas de carga están formadas por galgas extensiométricas en configuración de puente Wheatstone. Para conectar una celda de carga al módulo HX711 son necesarios 4 cables, los colores utilizados habitualmente son Rojo, Negro, Blanco y Verde. Cada color corresponde a una señal como se muestra a continuación:

• Rojo: Voltaje de excitación +, E+, VCC
• Negro: Voltaje de excitación -, E-, GND
• Verde: Amplificador -, Señal -, A-
• Blanco: Amplificador +, Señal +, A+
