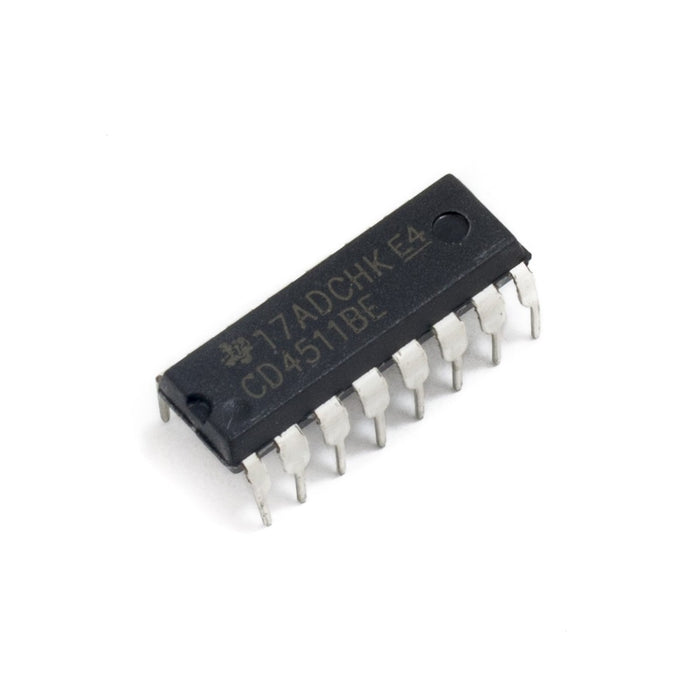

CD4511 Decodificador BCD decimal cátodo común
Si tu proyecto requiere mostrar números de forma clara y eficiente sin desperdiciar pines de tu microcontrolador, el decodificador CD4511 es la solución ideal. Este práctico circuito integrado combina en un solo chip de 16 pines las funciones de latch, decodificador BCD y driver para displays de 7 segmentos. Alimentado con solo 3V a 18V DC, el CD4511 convierte un valor BCD de 4 bits en la señal correspondiente para encender los segmentos de un display. Su tecnología CMOS le otorga un bajo consumo de energía y una alta inmunidad al ruido, y puede entregar hasta 25mA por segmento, suficiente para manejar LEDs directamente. Entre sus características adicionales destacan las entradas para prueba de lámpara (Lamp Test), apagado (Blanking) y un latch que permite "congelar" el número mostrado mientras se prepara el siguiente dato. Es compatible con displays de cátodo común y, con la ayuda de transistores, también con los de ánodo común. Para manejar múltiples dígitos, puedes usar un chip por cada display con el mismo bus de datos, o multiplexar un solo CD4511 para ahorrar componentes. Ya sea para un reloj digital, un contador o cualquier sistema de visualización, el CD4511 es la elección perfecta para simplificar tu electrónica.
Características generales:
- Chip: CD4511
- Voltaje de alimentación: 3V-18V DC
- Voltaje lógico: 3.3V/5V
- Corriente por segmento: 25mA (máx)
- Solo es necesario suministrar la entrada al momento del latch
- Empaque: DIP16
- Dimensiones: 19.0x8.0 mm
- Peso: 1 gramo
