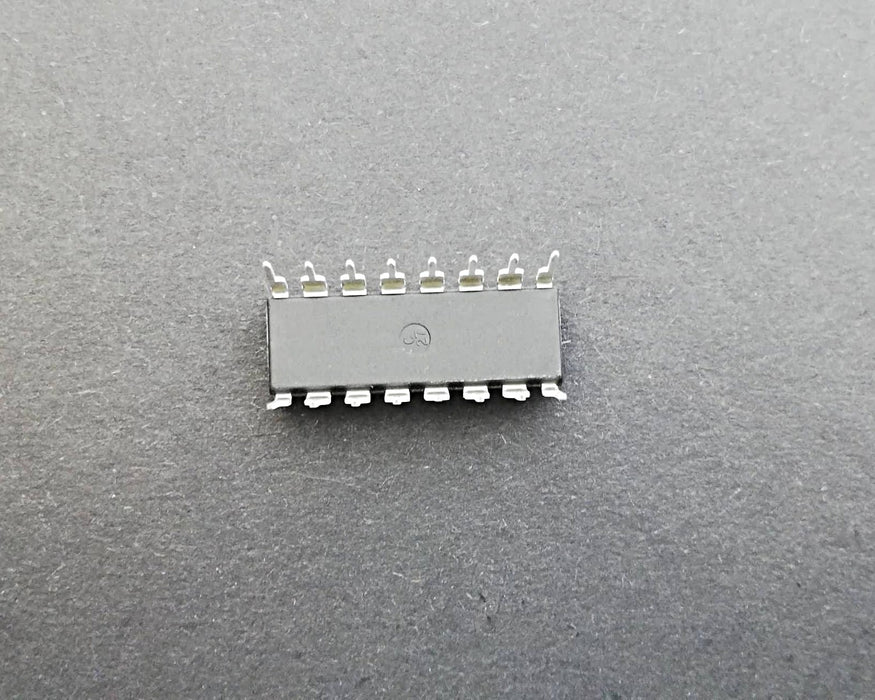

BCD 74LS47 a 7 Segmentos Ánodo Común

Q8.50
SKU K12



BCD 74LS47 a 7 Segmentos Ánodo Común
Especificaciones
  • Convierte codigo BCD de 4 lineas (8421) a código de numerales 7-segmentos
  • Empleo con displays de ánodo común
  • Salidas en colector abierto que pueden manejar directamente segmentos de LED’s o lámparas incandescentes
  • Función de prueba del display (enciende todos los segmentos)
  • Entrada de blanqueo (apaga todos los segmentos) o controla la intensidad del brillo mediante una señal pulsante
  • Las salidas pueden absorber 24mA en estado activado (lógico cero) y manejar hasta 15 V en estado desactivado (Lógico 1)
  • Tecnología: TTL Low Schottky (LS)
  • Voltaje de alimentación: 4.75 V a 5.25 V
  • Encapsulado: PDIP 16 pines
