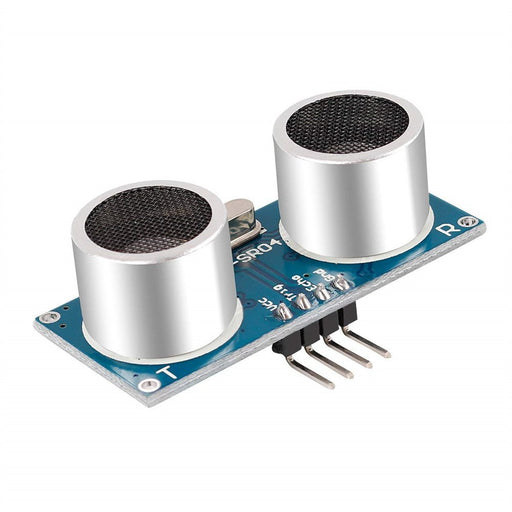

Sensor ultrasónico HC-SR04
El sensor HC-SR04 es un sensor de distancia de bajo costo que utiliza ultrasonido para determinar la distancia de un objeto en un rango de 2 a 450 cm. Destaca por su pequeño tamaño, bajo consumo energético, buena precisión y excelente precio. El sensor HC-SR04 es el más utilizado dentro de los sensores de tipo ultrasonido, principalmente por la cantidad de información y proyectos disponibles en la web. De igual forma es el más empleado en proyectos de robótica como robots laberinto o sumo, y en proyectos de automatización como sistemas de medición de nivel o distancia.
El sensor HC-SR04 posee dos transductores: un emisor y un receptor piezoeléctricos, además de la electrónica necesaria para su operación. El funcionamiento del sensor es el siguiente: el emisor piezoeléctrico emite 8 pulsos de ultrasonido(40KHz) luego de recibir la orden en el pin TRIG, las ondas de sonido viajan en el aire y rebotan al encontrar un objeto, el sonido de rebote es detectado por el receptor piezoeléctrico, luego el pin ECHO cambia a Alto (5V) por un tiempo igual al que demoró la onda desde que fue emitida hasta que fue detectada, el tiempo del pulso ECO es medido por el microcontrolador y asi se puede calcular la distancia al objeto. El funcionamiento del sensor no se ve afectado por la luz solar o material de color negro (aunque los materiales blandos acústicamente como tela o lana pueden llegar a ser difíciles de detectar).
La distancia se puede calcular utilizando la siguiente formula:
Distancia(m) = {(Tiempo del pulso ECO) * (Velocidad del sonido=340m/s)}/2
El sensor US-016 es similar al HC-SR04 pero con salida de tipo analógico, otro sensor ultrasonido es el sensor US-100 con salida de tipo uart/serial.
Características generales:
- Voltaje de Operación: 5V DC
- Corriente de reposo: < 2mA
- Corriente de trabajo: 15mA
- Rango de medición: 2cm a 450cm
- Precisión: +- 3mm
- Ángulo de apertura: 15°
- Frecuencia de ultrasonido: 40KHz
- Duración mínima del pulso de disparo TRIG (nivel TTL): 10 μS
- Duración del pulso ECO de salida (nivel TTL): 100-25000 μS
- Dimensiones: 45*20*15 mm
- Tiempo mínimo de espera entre una medida y el inicio de otra 20ms (recomendable 50ms)
Pines de conexión:
- VCC (+5V DC)
- TRIG (Disparo del ultrasonido)
- ECHO (Recepción del ultrasonido)
- GND (Tierra: 0V)
