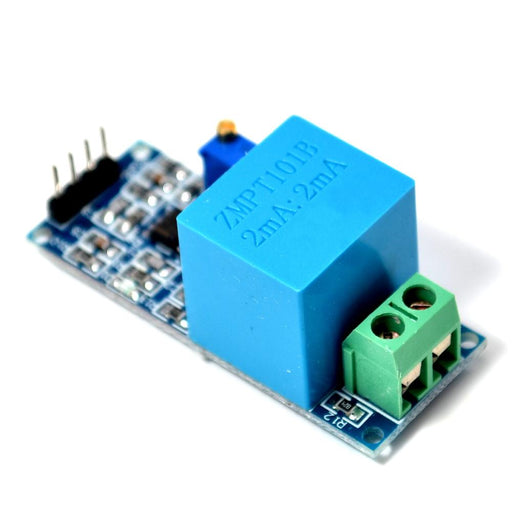

Sensor de voltaje AC ZMPT101B
Q35.00
SKU D35
Características generales:
- Voltaje de alimentación: 3.3V - 5VDC
- Voltaje alterno de entrada: 250VAC máx.
- Voltaje alterno de salida: Onda senoidal 5VAC máx.
- Señal de salida: analógica senoidal
- Dimensiones: 5 cm x 2 cm x 2.4 cm
- Propiedades del transformador:
- Corriente nominal de entrada y salida: 2mA
- Ratio entrada-salida 1000:1000
- Diferencia de fase: <30º (a 50ohm)
- Rango lineal: 0-3mA (a 50ohm)
- Linealidad: 1%
- Precisión: 0.2%
- Aislamiento eléctrico entrada: hasta 3000V
Usos:
- Medición de voltaje AC de baja tensión como 220VAC
- Monitoreo remoto y protección de equipos AC
- Retroalimentación para sistemas de control de voltaje AC
Esquemático:
