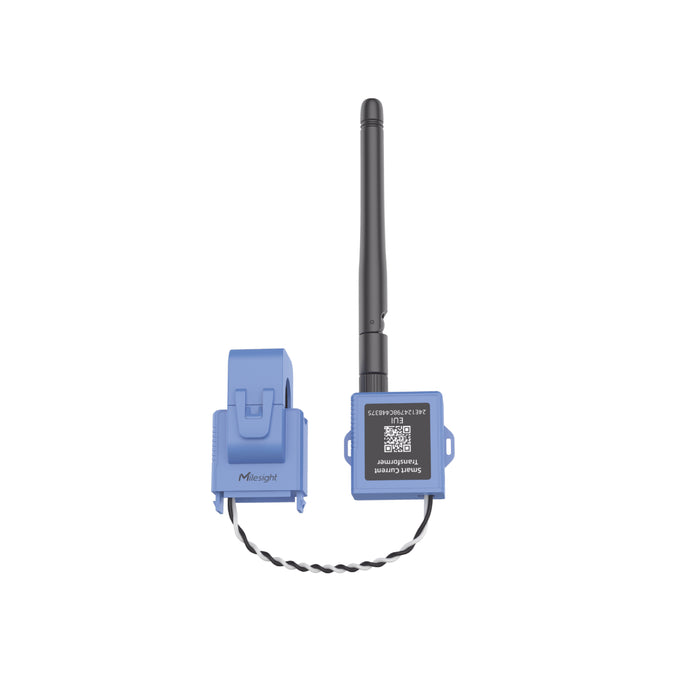

transformador inteligente de corriente CT101-915M
El Milesight CT101-915M es un transformador de corriente inteligente con conectividad inalámbrica LoRaWAN®, diseñado para la monitorización remota y precisa del consumo energético en entornos residenciales, comerciales e industriales. Su diseño de pinza abatible (split-core) permite una instalación rápida y segura, sin necesidad de interrumpir el suministro eléctrico ni modificar el cableado existente. Gracias a su capacidad de autoalimentación por inducción, el dispositivo elimina la dependencia de baterías, garantizando un funcionamiento continuo y sin mantenimiento.
En el sector de las telecomunicaciones, el CT101-915M se convierte en una herramienta esencial para la supervisión energética de infraestructuras críticas como estaciones base, repetidores, sistemas de alimentación ininterrumpida (UPS) y centros de datos. Permite un control granular del consumo, facilita la detección temprana de anomalías que podrían derivar en interrupciones del servicio y optimiza la eficiencia operativa.
Entre sus características más relevantes, destaca una alta precisión de medición con una frecuencia de muestreo de 3,3 kHz y resolución de 1 mA, así como la capacidad de configurar alarmas por umbral y sobrecorriente. Su transmisión LoRaWAN® Clase A, con soporte para la banda US915 y una sensibilidad de -137 dBm, asegura un alcance de largo radio y bajo consumo, ideal para su integración en plataformas IoT y sistemas de gestión energética.
Características generales:
Medición Eléctrica
- Parámetro de Medición: Corriente eficaz (RMS)
- Frecuencia de muestreo 3,3 kHz
- Frecuencia de trabajo 50~60 Hz

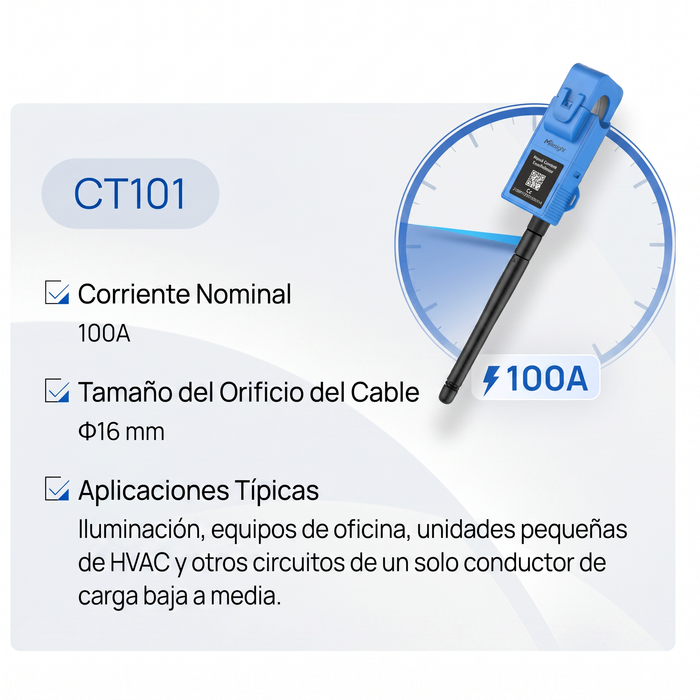

- Corriente primaria nominal 100 Arms
- Corriente secundaria nominal 100 mArms
- Corriente mínima reportable* 1,5 Arms (intervalo de 1 min); 1,4 A eficaces (intervalo de 10 min)
- Precisión ±1 % (para corrientes > 5A)
±3 % (para corrientes ≤ 5 A eficaces)
- Resolución 1 mA
Sensor de Temperatura - Tipo de sensor NTC (Termistor de Coeficiente de Temperatura Negativo)
- Rango de medición -20°C ~ 100°C
- Precisión de medición ±1 %
Transmisión inalámbrica
- Protocolo: LoRaWAN®
- Conector de antena: 1 conector SMA de 50 Ω (conector central: SMA hembra)
- Frecuencia (bandas) CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1, 2, 3 y 4
- Potencia de transmisión (Tx) 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
- Sensibilidad -137 dBm
- Modo de funcionamiento OTAA / ABP Clase A
Otros componentes
- Botón de reinicio
- Indicador LED 1 indicador de estado / alarma
- Puerto USB Tipo-C (para alimentación, configuración, consola o conexión del sensor de temperatura por cable)
Software / Configuración
- Parámetro: Descripción / Valor
- Configuración Mediante puerto USB Tipo-C o mediante enlace descendente (downlink)
- Funciones avanzadas Alarma por umbral, alarma por exceso de rango, FUOTA (actualización de firmware por vía inalámbrica)
Características físicas
- Alimentación eléctrica:
1. Alimentación por corriente inducida (autoalimentada)
2. Alimentación de 5 V a través del puerto USB Tipo-C
Tensión de aislamiento 2,5 kV eficaces (a 1 mA durante 1 minuto)
- Color / Material Azul, PBT+PC (grado ignífugo UL94 V0)
- Longitud del cable de extensión 1 metro
- Temperatura de funcionamiento -20 °C ~ 70 °C (-4 °F ~ 158 °F)
- Temperatura de almacenamiento -25 °C ~ 80 °C (-13 °F ~ 176 °F)
- Humedad relativa ≤ 95 % (sin condensación)
- Grado de protección (IP) IP30
- Dimensiones 86,5 × 31 × 37,4 mm (3,4 × 1,22 × 1,47 pulgadas)
Orificio para cable: Ф 16 mm (Ф 0,63 pulgadas)
- Peso: 185 gr
- Instalación Transceptor: fijación con bridas (en modo integrado)
- Pinza CT (transformador de corriente): suspendida sobre el conductor que se va a medir
Certificaciones
- Certificaciones regulatorias CE, FCC, UL508
