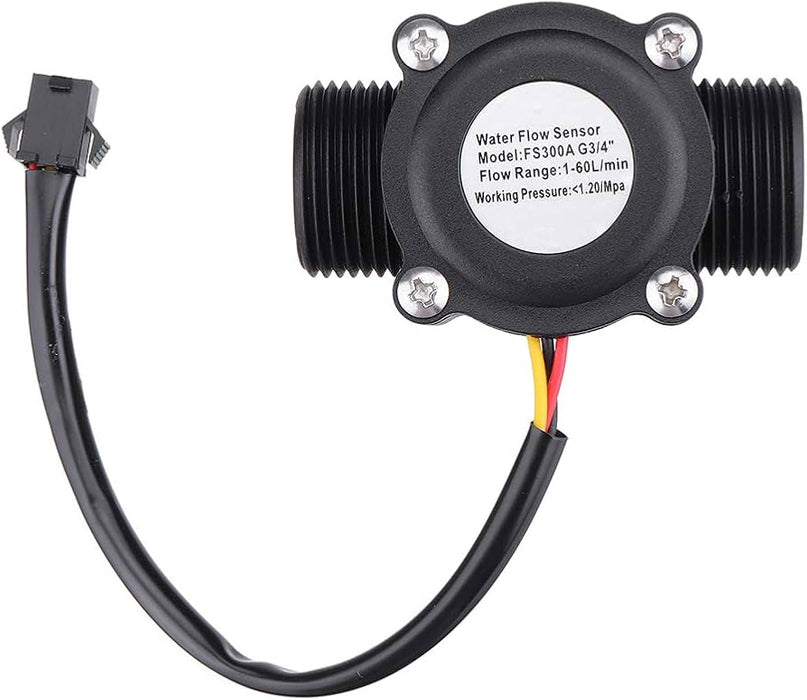

Sensor de Flujo FS300A 3/4"
El sensor FS300A es un dispositivo de tipo electromecánico diseñado específicamente para medir el flujo de líquidos en tuberías. Internamente, el sensor cuenta con un pequeño rotor con paletas que gira cuando el líquido fluye a través de la tubería. Unido a este rotor hay un imán permanente. Al girar el rotor, el imán genera un campo magnético que es detectado por un sensor de efecto Hall incorporado en el dispositivo. Este sensor produce pulsos eléctricos a medida que el imán pasa cerca de él. La frecuencia de estos pulsos es proporcional a la velocidad del flujo de líquido, y por lo tanto, se puede calcular el caudal en litros por minuto (L/min) a partir de ellos.
Este sensor es ampliamente utilizado en aplicaciones que requieren conocer el volumen de líquido que pasa a través de una tubería en un tiempo determinado, como en sistemas de riego, dispensadores de agua, máquinas expendedoras y proyectos de automatización industrial.
Características generales:
- Modelo: FS300A
- Voltaje de operación: 5V - 24V DC
- Consumo de corriente: 15mA (5V)
- Capacidad de carga: 10mA (5 VDC)
- Salida: Onda cuadrada pulsante
- Rango de Flujo: 1-60L/min
- Volumen promedio por pulso: 3.03mL
- Pulsos por litro: 330
- Factor de conversión: 5.5
- Rosca externa: 3/4" NPS
- Presión de trabajo máx.: 1.2MPa (12 bar)
- Temperatura de funcionamiento: -25ºC a 80ºC
- Material: Plástico color negro
