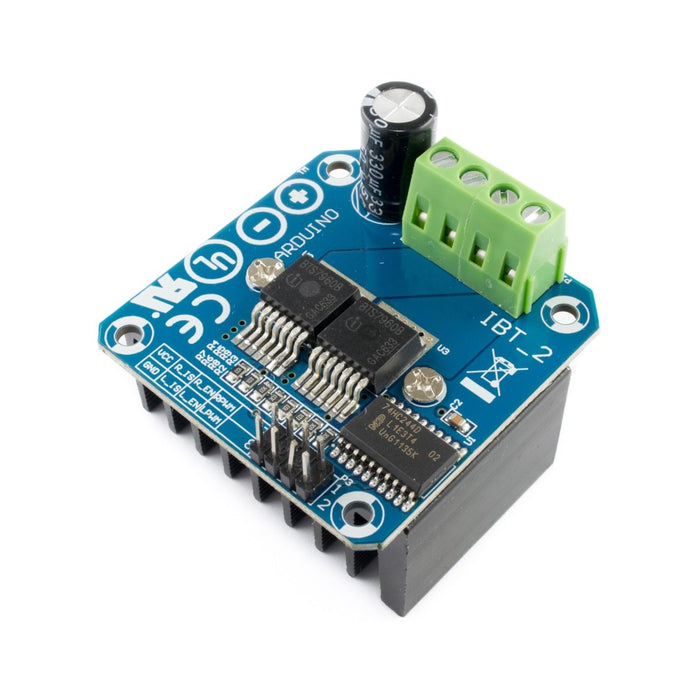

Puente H doble BTS7960 43A
Cuando el clásico L298N se queda corto y necesitas mover motores de verdad, el driver BTS7960 llega para resolver el problema. Este módulo, basado en el chip BTS7960B de Infineon, es un puente H en toda regla capaz de entregar hasta 43A de corriente nominal (y picos de 60A) a un solo motor DC. Olvídate de las limitaciones: con este driver puedes controlar la velocidad y el sentido de giro mediante señales PWM de hasta 25 kHz, todo ello con la tranquilidad que ofrecen sus protecciones integradas contra sobrecorriente, sobretensión y apagado térmico. Su diseño incluye un disipador de aluminio para manejar la alta potencia y, a diferencia de otros drivers, su control es muy sencillo con solo 4 pines, lo que lo hace compatible con Arduino y cualquier microcontrolador de 3.3V o 5V. Si tu proyecto de robótica móvil, fajas transportadoras o cualquier aplicación industrial exige fuerza bruta y confiabilidad, el BTS7960 es la elección perfecta.
Características generales:
- Voltaje de alimentación (potencia): 5.5V-27V DC
- Voltaje de control: TTL 3.3V/5V
- Corriente nominal: 43A (picos de hasta 60A)
- Corriente recomendada: 20A máx.
- Salida analógica de consumo de corriente en voltaje (compatible con Arduino)
- Máxima frecuencia PWM: 25 KHz
- Consumo de corriente inactivo: 7uA a 25°C
- Protección contra sobre-voltaje
- Apagado térmico de protección
- Apagado por caída de voltaje
- Modelo: HW-039
- Chip Driver: BTS7960B
- Dimensiones: 50*50*43 mm
- Peso: 66 gramos
El driver BTS7960 posee 8 pines de control:
- R_PWM: Pulso de control derecho
- L_PWM: Pulso de control izquierdo
- R_EN: Activa salida derecha
- L_EN: Activa salida izquierda
- R_IS: Salida medición de corriente derecha
- L_IS: Salida medición de corriente izquierda
- VCC: Salida de alimentación 5V
- GND: 0V
Adicionalmente posee 4 borneras para la etapa de potencia:
- B-: 0V potencia
- B+: 5.5-27V potencia
- M+: Motor +
- M-: Motor -
