Módulo Tarjeta SD y micro SD
Este útil módulo te permitirá conservar información de tus proyectos Arduino de forma casi ilimitada. Esta memoria es no volátil (es decir, se conservará cuando se elimine la alimentación). Los tipos de tarjetas SD que comunmente se encuentran en el mercado son: SD o SDSC (Standard Capacity) y SDHC (High Capacity). Nota: las memorias SDXC (Extended Capacity) y SDIO (Input/Output) "no son compatibles". La alimentación puede ser por 3.3V o 5V usando los pines respectivos (únicamente no debes utilizar ambos pines). Cuando instalas IDE de Arduino la librería de este módulo ya viene incluida, por lo que no necesitas instalar ninguna actualización.
Características generales:
- Tamaño de lector: selecciona si necesita SD o micro SD
- Compatibilidad con: Arduino
Las conexiones entre Arduino y el módulo SD son las siguientes;
|
Módulo SD |
Arduino Uno, Nano |
Arduino Mega |
|
GND |
GND |
GND |
|
+3.3V |
No conectado |
No conectado |
|
+5V |
5V |
5V |
|
CS |
4 |
4 |
|
MOSI |
11 |
51 |
|
SCK |
13 |
52 |
|
MISO |
12 |
50 |
|
GND |
GND |
GND |

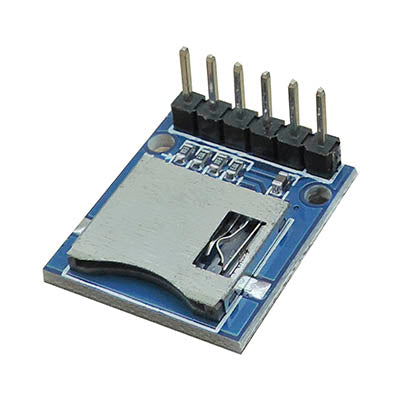

Y las conexiones entre Arduino y el módulo micro SD son:
|
Módulo SD |
Arduino Uno, Nano |
Arduino Mega |
|
CS |
4 |
4 |
|
SCK |
13 |
52 |
|
MOSI |
11 |
51 |
|
MISO |
12 |
50 |
|
VCC |
5V |
5V |
|
GND |
GND |
GND |
|
3.3V |
No conectado |
No conectado |
