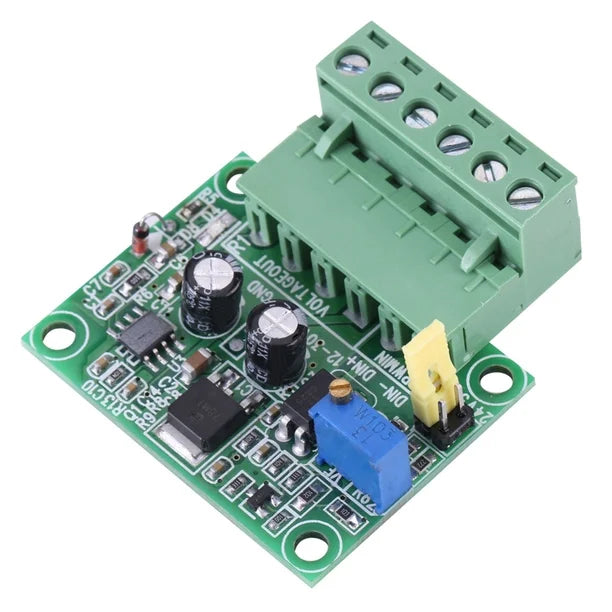

Conversor de PWM a Voltaje de 1-3KHZ 0-10V

     Utiliza este útil convertidor de señal PWM a voltaje analógico para controlar actuadores industriales (variadores, bombas, iluminación) desde interfaces de 5 V o 24 V (PLC). Compatible con todo tipo de tarjetas de desarrollo o controladores que generen una señal PWM de 1‑3 kHz y nivel pico a pico entre 4,5 V y 10 V (puente en 5V), o entre 12 V y 24 V (puente en 24V). Ejemplos típicos: Arduino, Draguino, STM32 en versión 5 V, PIC, Teensy 5 V, y cualquier PLC industrial. No es compatible sin adaptador de nivel con lógica de 3,3 V como ESP32, ESP8266, Raspberry Pi, STM32 de 3,3 V.

Características generales:

• Alimentación: 12 – 30 V CC.

• Corriente máxima: 12 mA.

• Corriente máxima de salida (0-10 V): 10 mA.

• Resolución de salida: 0,1 V.

• Frecuencia de trabajo: 1‑3 kHz.
• Niveles seleccionables mediante puente. Solución práctica para convertir control digital en señal analógica estándar.

Entrada PWM

• Frecuencia: 1 kHz – 3 kHz.

• Nivel de señal (seleccionable con puente):

  • 5V: 4,5 – 10 V pico a pico (para MACH3, CPU 5V).

  • 24V: 12 – 24 V pico a pico (para PLC).

Salida analógica 0 – 10 V

• Sin señal de entrada → salida 0 V.

• Calibración inicial (recomendada):

  1. Aplicar PWM con ciclo de trabajo del 50 % entre DIN‑ y DIN+.

  2. Ajustar amplitud al puente elegido (5V o 24V).

  3. Con frecuencia entre 1 y 3 kHz, medir tensión entre AO y GND.

  4. Ajustar potenciómetro hasta leer 5,4 V.

• Si a mayor ciclo de trabajo la tensión disminuye, invertir en software MACH3: STEP LOW / ACTIVE.
