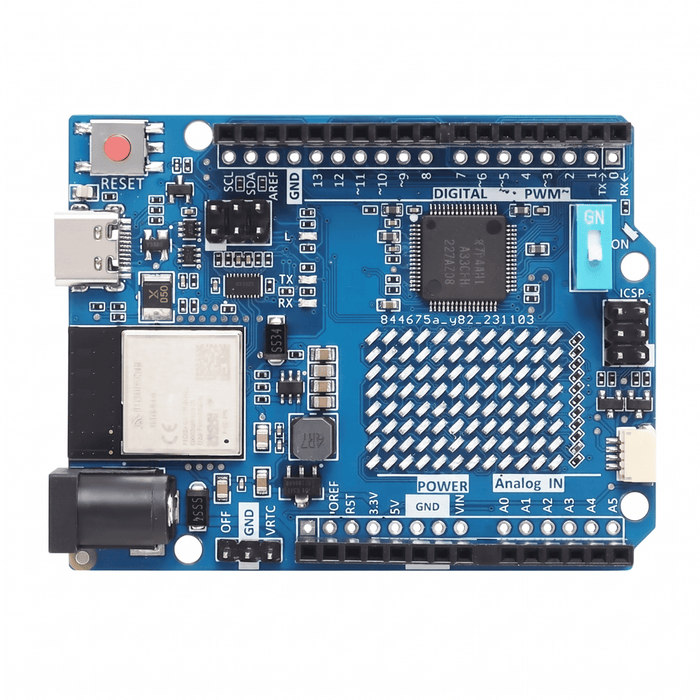

Arduino UNO R4
La placa de desarrollo Uno R4 WiFi tiene como núcleo al microcontrolador RA4M1 de Renesas y como conectividad inalámbrica el SoC ESP32-S3 de Espressif. Uno R4 Wifi tiene el mismo factor de forma y distribución de pines que el UNO R3, siendo compatible con la mayoría de shields, trabaja a una velocidad de reloj de 48MHz, posee 14 entradas/salidas digitales, 6 entradas analógicas, un DAC, conexión USB-C, conector de alimentación, conector ICSP y un botón de Reset y una matriz de LED de 12x8 integrada. La tarjeta contiene todo lo necesario para el funcionamiento del microcontrolador; basta conectarlo al puerto USB o alimentarlo con una fuente de voltaje continuo o una batería para empezar a usarlo.
Ahora bien, a pesar de que el factor de forma y distribución de pines sigue siendo el clásico que todos conocemos, el interior de esta placa esconde un arsenal técnico que abre la puerta a proyectos que antes requerían equipos costosos o módulos extra, los cuáles son: Matriz de LED 12x8 integrada, conector USB-C, conector Qwiic, módulo WiFi/Bluetooth ESP32-S3, DAC de 12 bits, ADC de 14 bits y bus CAN.
Características generales:
- Microcontrolador: Renesas RA4M1 (Arm® Cortex®-M4)
- Conector USB: USB-C
- Voltaje de operación: 5V DC
- Voltaje de alimentación: 6V-24V DC
- Pines digitales I/O: 14
- Entradas analógicas: 6 (ADC 14-bit)
- Salidas analógicas: 1 (DAC 12-bits)
- Periféricos de comunicación: UART, I2C, SPI y CAN
- Periféricos inalámbricos: Wifi y Bluetooth (ESP32-S3)
- Corriente entrada/salida por pin: 10mA máx.
- Memoria FLASH: 256KB
- Memoria RAM: 32KB
- Memoria EEPROM: 8KB
- Frecuencia de reloj: 48MHz
- Leds indicadores: Power, L(Pin 13), TX y RX
- Matriz de LED de 12x8 integrada
- Factor de forma compatible con Arduino® Uno R3
- Procedencia: China
- Dimensiones: 69*54
- Peso: 21 gramos
Funciones principales:
- RESET automático al subir un sketch
- LED POWER "ON" en placa para indicar el encendido
- LED TX, RX y L(pin 13)
- Conector USB-C para Alimentación, programación y comunicación serial.
- Conector ICSP para programación
- Conector Jack-DC hembra para alimentación (7V-24V)
- Conector Qwiic para conectar módulos i2c
- Pulsador de RESET en placa
- ESP32-S3 para comunicación wifi y bluetooth
- Compatibilidad de hardware con el factor de forma del Arduino UNO
