Acceso de seguridad mediante lector RFID
Autor: Aritro Mukherjee
Componentes que utilizarás en este proyecto:
Aplicaciones que utilizarás en este proyecto:
¿Qué es un lector RFID?
El etiquetado RFID es un sistema de identificación que utiliza pequeños dispositivos de identificación por radiofrecuencia con fines de identificación y seguimiento. Un sistema de etiquetado RFID incluye la propia etiqueta, un dispositivo de lectura/escritura y una aplicación de sistema host para la recopilación, el procesamiento y la transmisión de datos.
En palabras simples, una RFID utiliza campos electromagnéticos para transferir datos en distancias cortas. RFID es útil para identificar personas, realizar transacciones, etc…
Puede utilizar un sistema RFID para abrir una puerta. Por ejemplo, solo la persona con la información correcta en su tarjeta puede ingresar. Un sistema RFID utiliza:
>> etiquetas adheridas al objeto a identificar, en este ejemplo tenemos un llavero y una tarjeta electromagnética. Cada etiqueta tiene su propia identificación (UID).
>> transmisor-receptor de radio bidireccional, el lector , que envía una señal a la etiqueta y lee su respuesta
Especificaciones básicas:
- Voltaje de entrada: 3,3 V
- Frecuencia: 13,56 MHz
Ahora, antes de escribir el código necesario, debe descargar la biblioteca necesaria para este sensor desde este repositorio .
Extraiga el contenido de la carpeta zip "rfid-master" y agregue esta carpeta de biblioteca en las bibliotecas existentes de Arduino.
Después de hacerlo, reinicie su ArduinoIDE.
Ahora, nuestro Arduino está listo para recibir comandos y ejecutarlos en consecuencia.
El código Arduino se ha subido al final de este tutorial. Compile el código y elimine los errores tipográficos (si los hay).
Ahora es el momento de conectar nuestro Arduino con el lector RFID. Consulte el cableado PIN a continuación, así como el diagrama esquemático de conexión para una fácil referencia.
PinWiring to Arduino Uno
SDA------------------------Digital 10
SCK------------------------Digital 13
MOSI -------------------------------------- Digital 11
MISO----------------------Digital 12
IRQ------------------------desconectado
TIERRA ----------------------- TIERRA
RST------------------------Digital 9
3.3V------------------------3.3V (NO CONECTAR A 5V)
Lectura de datos de una etiqueta RFID
Después de tener el circuito listo, ve a Archivo > Ejemplos > MFRC522 > DumpInfo y sube el código. Este código estará disponible en Arduino IDE (después de instalar la biblioteca RFID).

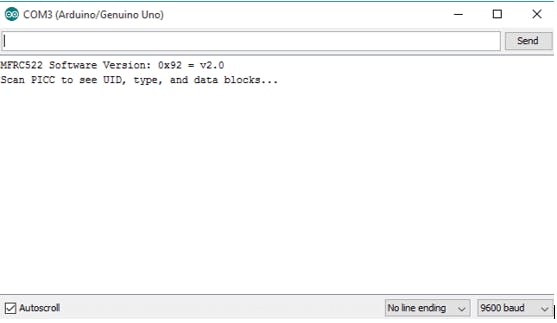

Luego, abra el monitor serie. Debería ver algo como la siguiente figura:

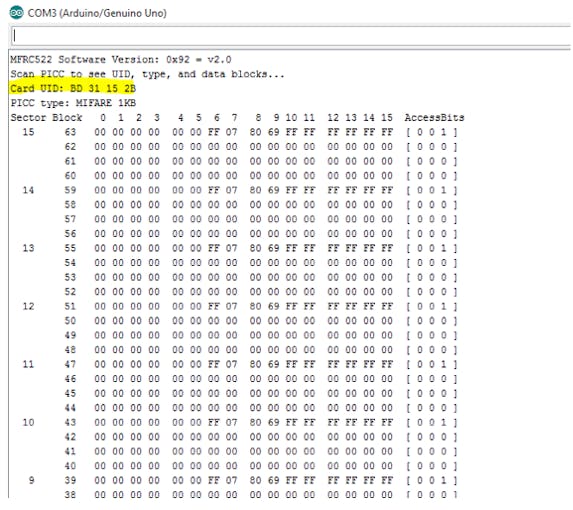

Aproxima la tarjeta RFID o el llavero al lector. Deje que el lector y la etiqueta se acerquen hasta que se muestre toda la información.
Esta es la información que puede leer de la tarjeta, incluido el UID de la tarjeta que está resaltado en amarillo. La información se almacena en la memoria que se divide en segmentos y bloques como puedes ver en la imagen anterior.
Tiene 1024 bytes de almacenamiento de datos divididos en 16 sectores y cada sector está protegido por dos claves diferentes, A y B.
Anote su tarjeta UID porque la necesitará más adelante.
Cargue el código Arduino que se ha sufijado aquí.
Demostración
Aproxima la tarjeta que has elegido para dar acceso y verás:

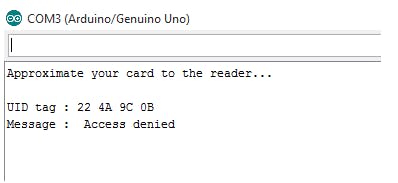

Si aproxima otra etiqueta con otro UID, aparecerá el mensaje de denegación:
En el fragmento de código anterior, debe cambiar el if (content.substring(1) == “REEMPLAZAR CON SU UID”) y escribir la tarjeta de UID que escribió anteriormente.
